FIS4 निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NM

Fis4निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NM

Theबोजियनग Fis4NIR वेवफ्रंट सेंसर 900-1200NM विशेष रूप से 900-1700NM तरंग दैर्ध्य बैंड में सटीक माप के लिए डिज़ाइन किया गया है। यह गहराई से अनुकूलित चार-लहर लेटरल शीयरिंग इंटरफेरोमेट्री तकनीक और एक इन्फ्रारेड-एन्हांस्ड डिटेक्शन मॉड्यूल को अपनाता है, जो 512 × 512 के अल्ट्रा-हाई स्पैटियल रिज़ॉल्यूशन और निकट-इन्फ्रारेड स्पेक्ट्रल रेंज के भीतर 2NM RMS की एक चरण संवेदनशीलता को प्राप्त करता है। सेंसर में, 260μM की एक बड़ी गतिशील रेंज है, जो लेजर स्पेकल हस्तक्षेप को प्रभावी ढंग से दबाने के दौरान मजबूत विपथन और खड़ी तरंगों के सटीक विश्लेषण को सक्षम करती है। पूर्ण-बैंड एंटी-रिफ्लेक्टिव कोटिंग और एक सामान्य-पथ एंटी-वाइब्रेशन संरचना से लैस, यह लेजर प्रोसेसिंग, ऑप्टिकल सिस्टम इंटीग्रेशन टेस्टिंग, और सेमीकंडक्टर मेट्रोलॉजी जैसे परिदृश्यों में कंपन अलगाव के बिना स्थिर और अत्यधिक दोहराए जाने योग्य माप कर सकता है, जो कि इन्फ्रारेड ऑप्टिकल डिज़ाइन और निर्माण के लिए विश्वसनीय डेटा सहायता प्रदान करता है।

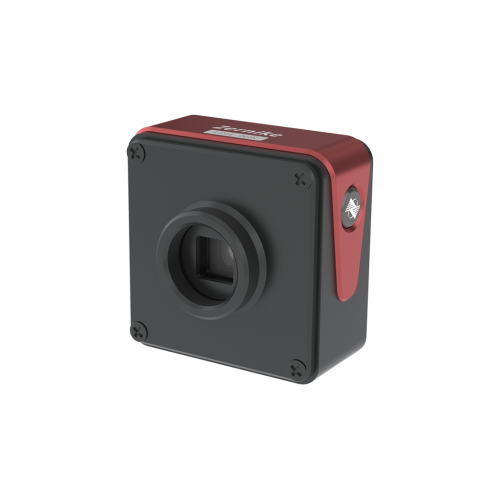

बोजियनगFis4 निर वेवफ्रंट सेंसर 900-1200NM परिचय

Theबोजियनग Fis4निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NM हमारी कंपनी की नई पीढ़ी उच्च परिशुद्धता ऑप्टिकल निरीक्षण उपकरण है, जिसमें उत्कृष्ट कंपन प्रतिरोध और वास्तविक समय वेवफ्रंट माप क्षमताओं की विशेषता है।Fis4निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NM आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली के लिए और चीन इंस्टीट्यूट ऑफ मेट्रोलॉजी (एनआईएम) द्वारा प्रमाणित है। यह एक साल की वारंटी के साथ आता है।फिस 4 एनआईआर वेवफ्रंट सेंसर प्लग-एंड-प्ले है, संचालित करने में आसान है, और कम रखरखाव है, प्रभावी रूप से ऑप्टिकल सिस्टम की निरीक्षण दक्षता और विश्वसनीयता में सुधार कर रहा है।

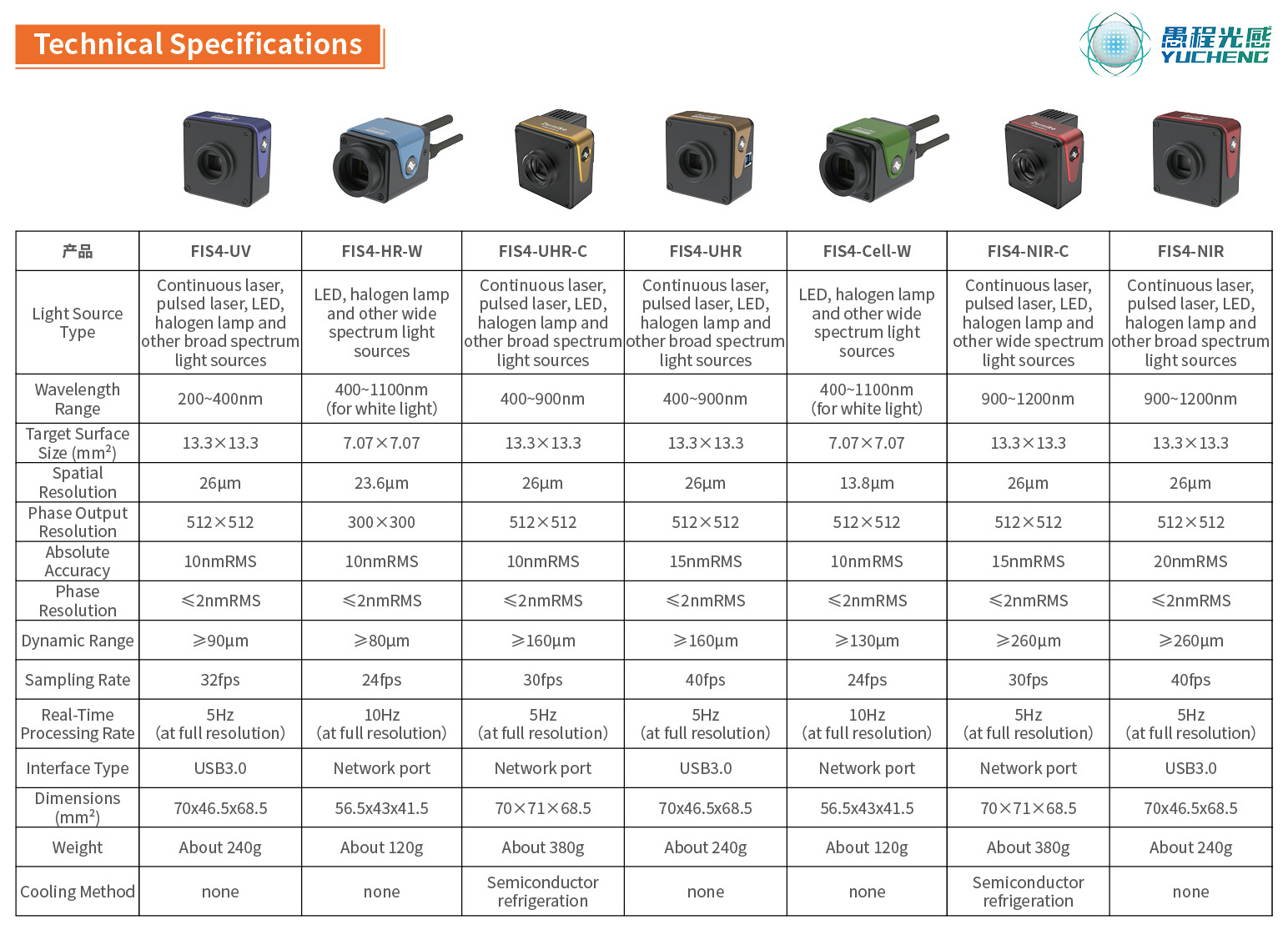

बोजियनगFis4NIR वेवफ्रंट सेंसर 900-1200NM पारसिगर (विनिर्देश)

बोजियनगFis4NIR वेवफ्रंट सेंसर 900-1200NM फ़ीचर और अनुप्रयोग

2006 के बाद से, झेजियांग विश्वविद्यालय में प्रोफेसर यांग योंगिंग की टीम ने सफलतापूर्वक वाइड-स्पेक्ट्रम FIS4 लॉन्च किया है श्रृंखला तरंग संवेदक समर्पित अनुसंधान और विकास के 17 वर्षों के बाद सामान्य-पथ इंटरफेरोमेट्री डिजाइन और वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिदम के आधार पर। इस उत्पाद में निम्नलिखित उत्कृष्ट विशेषताएं हैं:

· मजबूत एंटी-वाइब्रेशन और कंपन अलगाव-मुक्त: वास्तविक समय वेवफ्रंट डिटेक्शन एक कंपन अलगाव मंच की आवश्यकता के बिना जटिल वातावरण में प्राप्त किया जा सकता है;

· उच्च-संवेदनशीलता माप: 2NM RMS तक वेवफ्रंट संवेदनशीलता, छोटे चरण परिवर्तनों के सटीक कब्जे को सक्षम करना;

· एकल ऑप्टिकल पथ प्लग-एंड-प्ले: संदर्भ प्रकाश के बिना मूल एकल ऑप्टिकल पथ डिजाइन, पावर-ऑन और सुविधाजनक संचालन पर तत्काल उपयोग की अनुमति देता है;

· कॉम्पैक्ट, हल्के और पोर्टेबल: केवल एक मुट्ठी का आकार, एकीकरण और क्षेत्र के उपयोग की सुविधा।

The Fis4निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NMऔद्योगिक निरीक्षण, वैज्ञानिक अनुसंधान और रक्षा अनुप्रयोगों में उच्च-अंत ऑप्टिकल मेट्रोलॉजी के लिए डिज़ाइन किया गया है। 512 × 512 (262,144) चरण बिंदुओं के एक उच्च रिज़ॉल्यूशन के साथ, वे 900-1200 एनएम रेंज में उच्च-सटीक लहर के तरंगों को सक्षम करते हैं और 10 फ्रेम प्रति सेकंड में पूर्ण संकल्प पर परिणामों के वास्तविक समय 3 डी प्रदर्शन का समर्थन करते हैं। फिस 4 एनआईआर वेवफ्रंट सेंसर ऑप्टिकल सिस्टम के विपथन माप, ऑप्टिकल सिस्टम अंशांकन, सामग्री के आंतरिक जाली वितरण की माप, मेटासुरफेस और धातुओं के तरंग माप, आदि के लिए उपयोग किया जा सकता है।

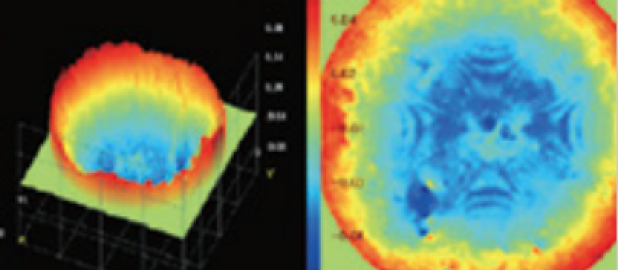

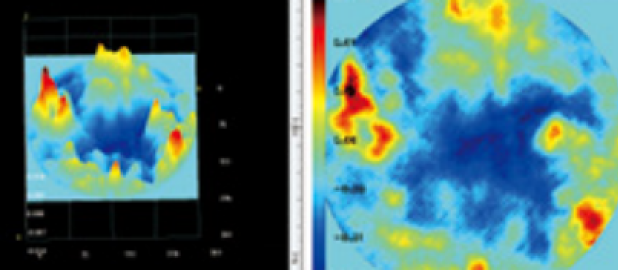

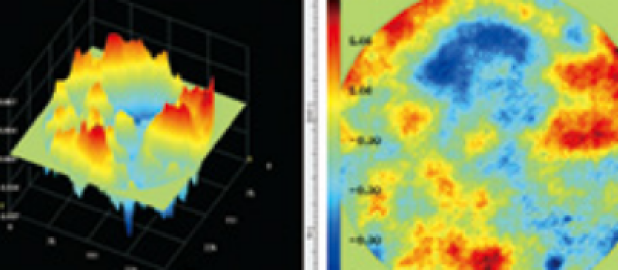

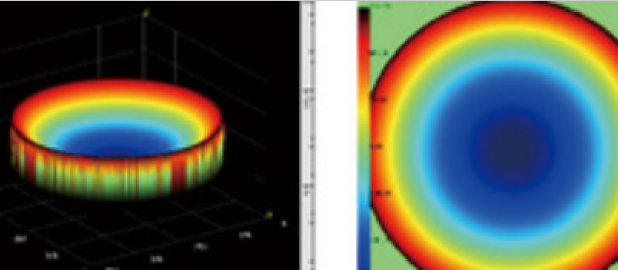

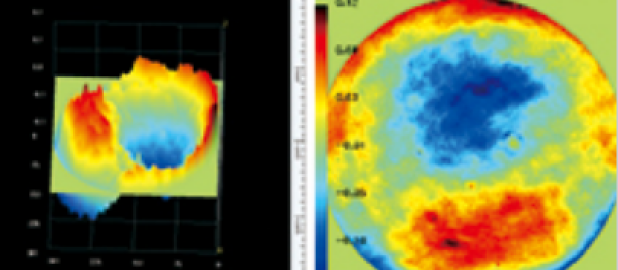

बोजियनग Fis4NIR वेवफ्रंट सेंसर 900-1200NM  आवेदन

बोजियनग Fis4NIR वेवफ्रंट सेंसर 900-1200NM विवरण

The Fis4निकट-इन्फ्रारेड वेवफ्रंट सेंसर 900-1200NMपेटेंट किए गए यादृच्छिक-कोडित चार-लहर विवर्तन तकनीक का उपयोग करता है, एक एकल प्रकाश पथ का उपयोग करके मापा तरंग के आत्म-हस्तक्षेप को प्राप्त करता है। रियर इमेज प्लेन में हस्तक्षेप होता है। यह तकनीक प्रकाश स्रोत सुसंगतता के लिए आवश्यकता को काफी कम कर देती है, चरण शिफ्टर्स की आवश्यकता को समाप्त करती है और मानक इमेजिंग सिस्टम के साथ उच्च-सटीक इंटरफेरोमेट्री माप को सक्षम करती है। माइक्रोलेंस सरणियों पर आधारित पारंपरिक हार्टमैन सेंसर की तुलना में, कई प्रमुख प्रदर्शन संकेतकों में FIS4 निकट-अवरक्त वेवफ्रंट सेंसर 900-1200NM एक्सेल: उच्च चरण बिंदु संकल्प, व्यापक ऑपरेटिंग बैंड अनुकूलनशीलता, और अधिक गतिशील रेंज। यह बेहतर लागत-प्रदर्शन प्रदान करता है, जो सटीक ऑप्टिकल निरीक्षण परिदृश्यों की एक विस्तृत श्रृंखला के लिए एक विश्वसनीय समाधान प्रदान करता है।

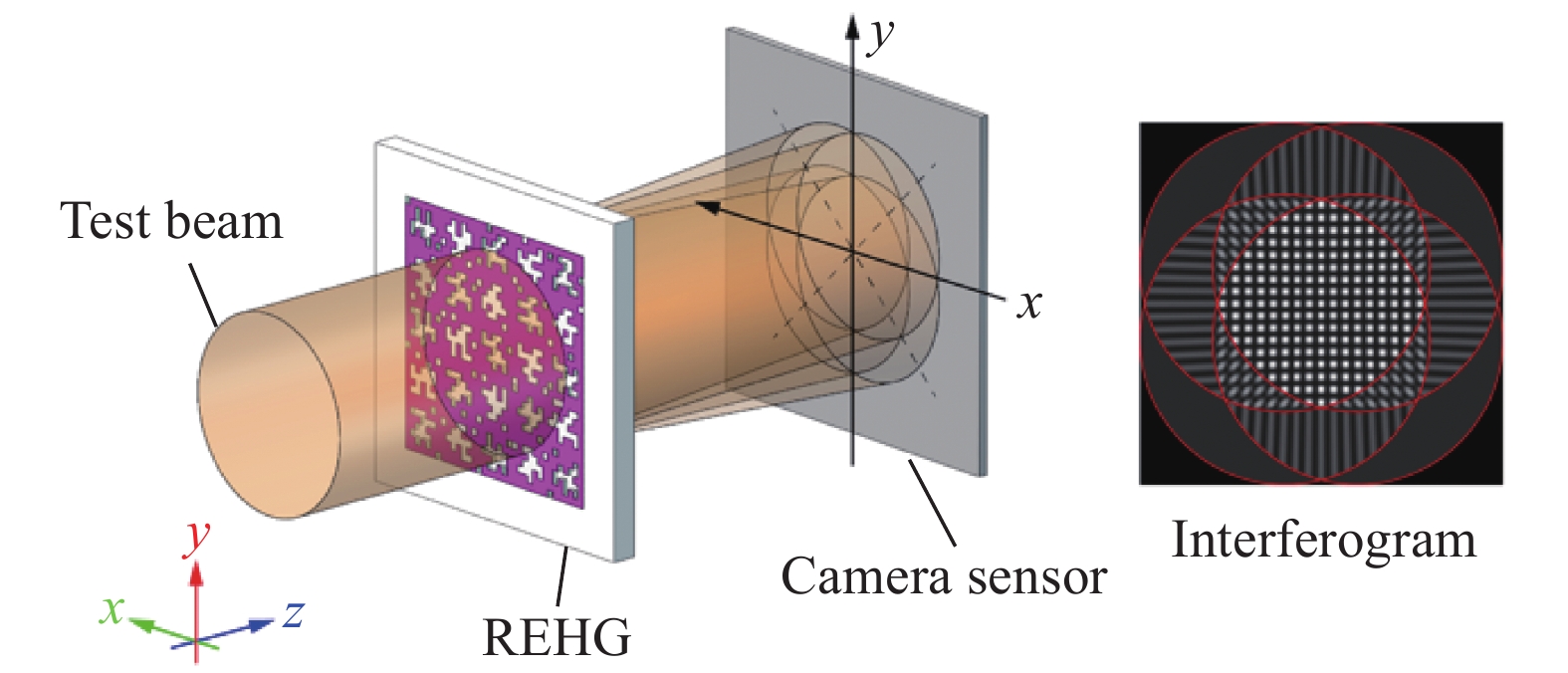

Fig.1.Phase इमेजिंग सिद्धांत चार-लहर पार्श्व शियरिंग हस्तक्षेप के आधार पर यादृच्छिक रूप से कोडित हाइब्रिड ग्रेटिंग (REHG) का उपयोग करके

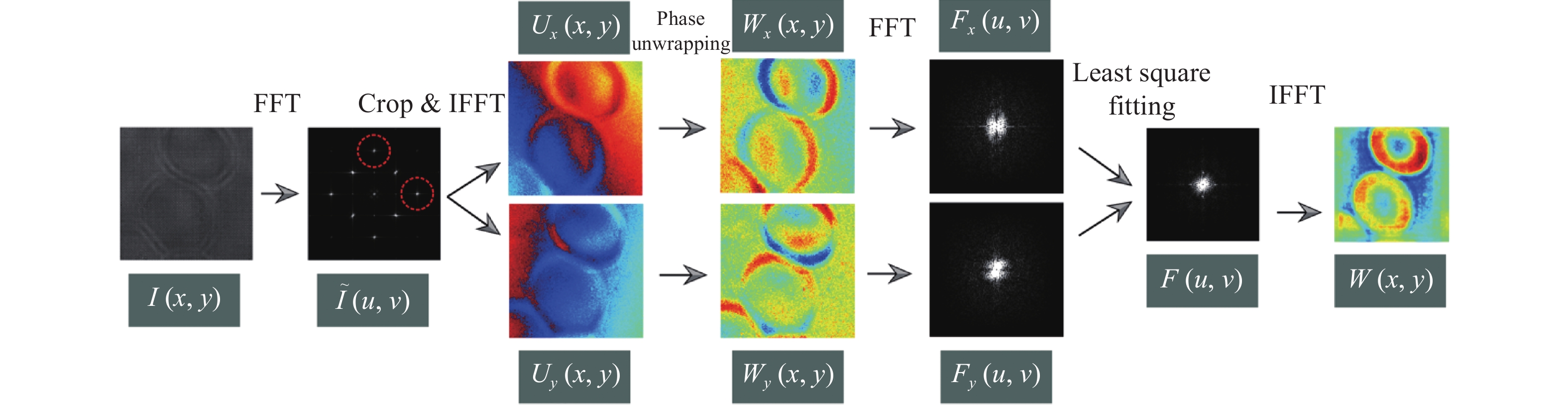

Fig.2. चार-वेव लेटरल शीयरिंग इंटरफेरोग्राम से स्क्वायर वेवफ्रंट पुनर्निर्माण

The Fis4तरंग संवेदक वैज्ञानिक अनुसंधान और उद्योग में एक शक्तिशाली और व्यापक रूप से इस्तेमाल किया जाने वाला उपकरण बन गया है क्योंकि इसके फायदे जैसे कि कॉम्पैक्ट संरचना, मजबूत स्थिरता, उच्च अस्थायी संकल्प और मौजूदा माइक्रोस्कोपी सिस्टम के साथ अच्छी संगतता। प्रारंभ में, इस सेंसर का उपयोग मुख्य रूप से पारंपरिक ऑप्टिकल कार्यशालाओं में कार्यों का पता लगाने के लिए किया गया था, जिसमें ऑप्टिकल घटक गुणवत्ता मूल्यांकन, लेजर बीम विश्लेषण और अनुकूली ऑप्टिकल सिस्टम सुधार शामिल हैं। इसके बाद, इसके एप्लिकेशन परिदृश्य धीरे-धीरे कई अत्याधुनिक क्षेत्रों जैसे बायोमेडिकल इमेजिंग, नैनोपार्टिकल पोजिशनिंग, मेटासुरफेस लक्षण वर्णन और तापमान ढाल माप जैसे कई अत्याधुनिक क्षेत्रों में विस्तारित हो गए हैं।

का कॉम्पैक्ट यांत्रिक डिजाइनFis4तरंग संवेदक इसे आसानी से विभिन्न मौजूदा माइक्रोस्कोपी प्लेटफार्मों में एकीकृत करने में सक्षम बनाता है, जबकि इसकी उत्कृष्ट मजबूती यह सुनिश्चित करती है कि उच्च इंटरफेरोमेट्रिक माप सटीकता को अभी भी मजबूत कंपन वातावरण में भी बनाए रखा जा सकता है। बायोमेडिकल रिसर्च में, FIS4 ने विभिन्न जीवित कोशिकाओं, जैसे COS-7, HT1080, RPE, CHO, HEK कोशिकाओं और न्यूरॉन्स जैसे विभिन्न जीवित कोशिकाओं के लेबल-मुक्त, उच्च-रिज़ॉल्यूशन, वास्तविक समय की इमेजिंग को सफलतापूर्वक हासिल किया है, जो सेल डायनेमिक्स अनुसंधान के लिए एक महत्वपूर्ण उपकरण प्रदान करता है।

इसके अलावा,Fis4तरंग संवेदक उच्च-विपरीत छवियों के माध्यम से, कोलेजन फाइबर और साइटोस्केलेटन जैसे अनिसोट्रोपिक जैविक ऊतकों और उपकोशिकीय संरचनाओं को प्रकट करते हुए, चरण मंदता इमेजिंग में व्यापक रूप से उपयोग किया जाता है। इस तकनीक को एक्स-रे, मिड-वेव इन्फ्रारेड (MWIR) और लॉन्ग-वेव इन्फ्रारेड (LWIR) बैंड में चरण इमेजिंग के लिए आगे बढ़ाया जाता है, जो अंतःविषय अनुप्रयोगों में इसकी व्यापक क्षमता दिखाते हैं। विशेष रूप से, FIS4 का उपयोग मेटासुरफेस और दो-आयामी सामग्री के लक्षण वर्णन में भी किया गया है, जो कि आधिकारिक और दो-आयामी सामग्री को प्रदर्शित करता है।
