FIS4 निकट-इन्फ्रारेड वेवफ्रंट सेंसर (प्रशीतित संस्करण) 900-1200NM

FIS4 निकट-अवरक्त वेवफ्रंट सेंसर (प्रशीतित संस्करण) 900-1200NM

The बोजियनग FIS4 NIR-C वेवफ्रंट सेंसर 900-1200NMइन्फ्रारेड ऑप्टिकल अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है। यह FIS4 निकट-अवरक्त वेवफ्रंट सेंसर पर एक उच्च-सटीक अर्धचालक कूलिंग सिस्टम को एकीकृत करता है। यह सक्रिय रूप से -10 डिग्री सेल्सियस परिवेश के नीचे कोर डिटेक्टर तापमान को स्थिर करता है, डार्क करंट और थर्मल शोर को काफी हद तक दबा देता है, और 2nm RMS की एक अल्ट्रा -हाई माप स्थिरता प्राप्त करता है। 900-1200nm निकट-अवरक्त बैंड को कवर करते हुए, सेंसर एक अल्ट्रा-हाई 512 × 512 स्थानिक रिज़ॉल्यूशन और ≥260μM की एक विस्तृत गतिशील रेंज का दावा करता है, जो कि उच्च-शक्ति लेजर, मेटासुरफेस डिवाइस, और सिलिकॉन-आधारित सेमिकोरक्टर्स के वेवफ्रंट विरूपण और चरण वितरण को सक्षम करता है।

बोजियनग Fiis4 nir-c तरंग संवेदक900-1200NM परिचय

The बोजियनग FIS4 निकट-इन्फ्रारेड वेवफ्रंट सेंसर (प्रशीतित संस्करण) 900-1200NMहमारी कंपनी की नई पीढ़ी उच्च परिशुद्धता ऑप्टिकल निरीक्षण उपकरण है, जिसमें उत्कृष्ट कंपन प्रतिरोध और वास्तविक समय वेवफ्रंट माप क्षमताओं की विशेषता है। FIS4 NIR-C वेवफ्रंट सेंसर सख्त ISO 9001 गुणवत्ता प्रबंधन प्रणाली का पालन करता है और चीन इंस्टीट्यूट ऑफ मेट्रोलॉजी (NIM) द्वारा प्रमाणित है। यह एक साल की वारंटी के साथ आता है। FIS4 NIR-C वेवफ्रंट सेंसर एक सामान्य-पथ इंटरफेरोमेट्रिक ऑप्टिकल डिज़ाइन और एक वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिथ्म का उपयोग करता है, जो चरण स्थानांतरण के बिना उच्च-सटीक लहर के तरंग माप को प्राप्त करने के लिए, यह विभिन्न प्रकार की मांग वैज्ञानिक अनुसंधान और औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाता है।

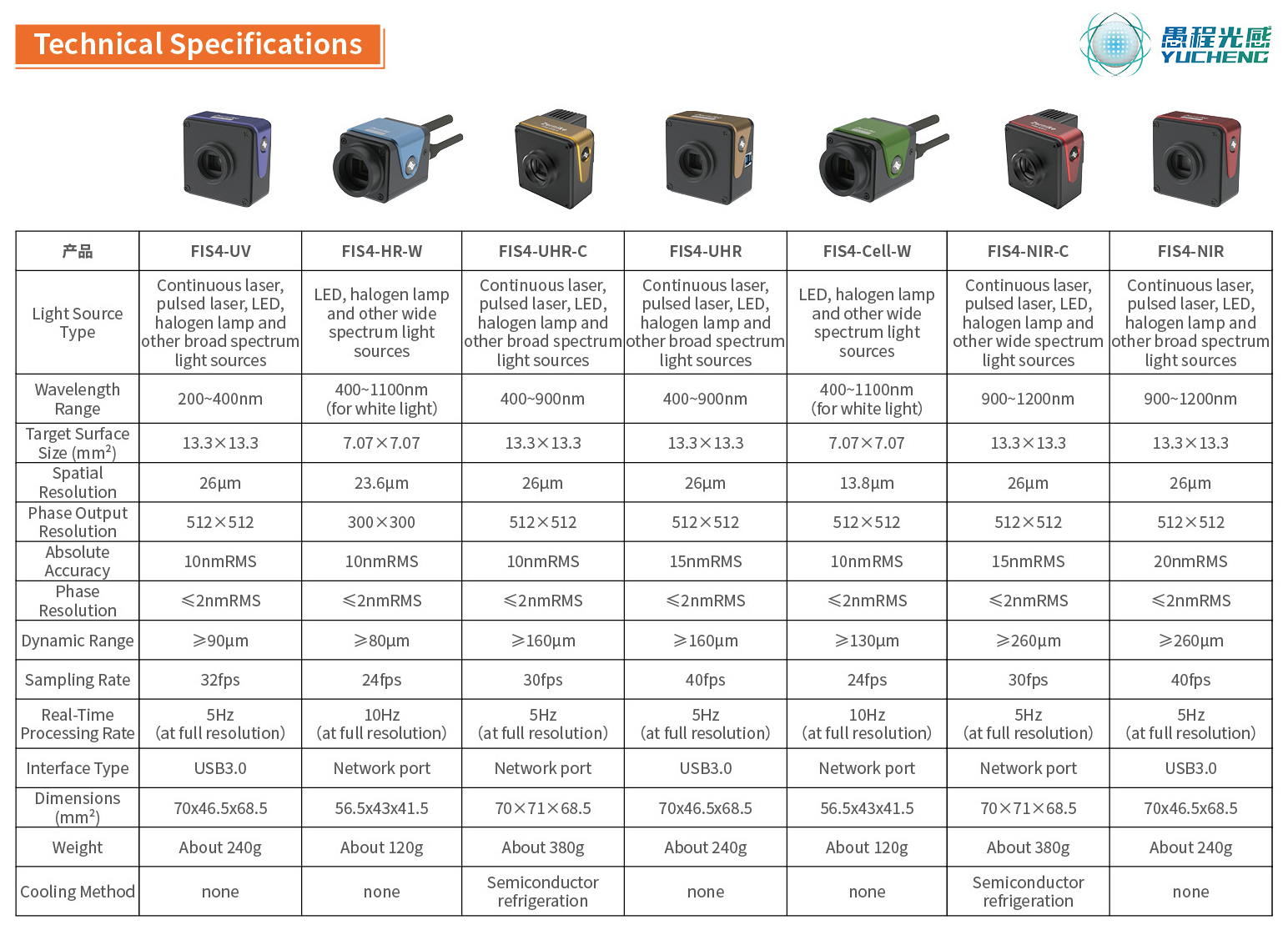

बोजियनग Fiis4 nir-c वेवफ्रंट सेंसर 900-1200NM पारसिगर (विनिर्देश)

बोजियनग Fiis4 nir-c वेवफ्रंट सेंसर 900-1200NM फ़ीचर और अनुप्रयोग

2006 के बाद से, झेजियांग विश्वविद्यालय में प्रोफेसर यांग योंगिंग की टीम ने एक सामान्य-पथ इंटरफेरोमीटर संरचना और वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिदम पर आधारित वाइड-स्पेक्ट्रम FIS4 श्रृंखला वेवफ्रंट सेंसर को सफलतापूर्वक विकसित किया है। 17 साल के निरंतर शोध के बाद, यह उत्पाद निम्नलिखित प्रमुख लाभ प्रदान करता है:

· उत्कृष्ट कंपन प्रतिरोध, कोई कंपन अलगाव मंच की आवश्यकता नहीं;

· नैनोमीटर-स्तरीय संवेदनशीलता, वेवफ्रंट माप संवेदनशीलता के साथ 2 एनएम आरएमएस तक पहुंचती है;

· एकीकृत एकल-ऑप्टिकल पथ डिजाइन, एक एकल-ऑप्टिकल पथ संरचना का उपयोग करके अभिनव रूप से, कोई संदर्भ ऑप्टिकल पथ की आवश्यकता नहीं है;

· उपयोगकर्ता के अनुकूल संचालन;

· कॉम्पैक्ट और पोर्टेबल, चारों ओर ले जाने में आसान, विभिन्न ऑन-साइट एकीकरण और अनुप्रयोगों के लिए उपयुक्त

The FIS4 निकट-इन्फ्रारेड वेवफ्रंट सेंसर (प्रशीतित संस्करण) 900-1200NMऔद्योगिक निरीक्षण, वैज्ञानिक अनुसंधान और रक्षा अनुप्रयोगों के लिए उपयुक्त, उच्च-सटीक ऑप्टिकल निरीक्षण और माप के लिए डिज़ाइन किया गया है। 512 × 512 (262,144) चरण बिंदुओं के एक उच्च रिज़ॉल्यूशन के साथ, सेंसर 900-1200 एनएम की एक विस्तृत वर्णक्रमीय रेंज में उच्च-सटीक लहर के माप को प्राप्त करता है और पूर्ण संकल्प पर 10 फ्रेम प्रति सेकंड में वास्तविक समय 3 डी डिस्प्ले का समर्थन करता है। विशिष्ट अनुप्रयोगों में ऑप्टिकल सिस्टम एब्रेशन एनालिसिस, ऑप्टिकल कैलिब्रेशन, मटेरियल इंटरनल जाली डिस्ट्रीब्यूशन डिटेक्शन, मेटासुरफेस और मेटलेंस वेवफ्रंट लक्षण वर्णन आदि शामिल हैं, जो उच्च-एंड ऑप्टिकल माप के लिए विश्वसनीय उपकरण प्रदान करते हैं।

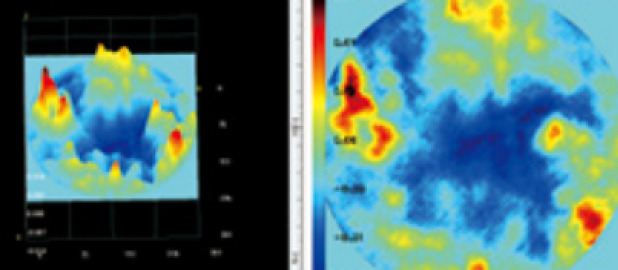

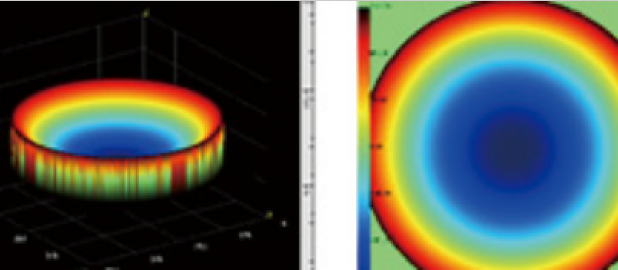

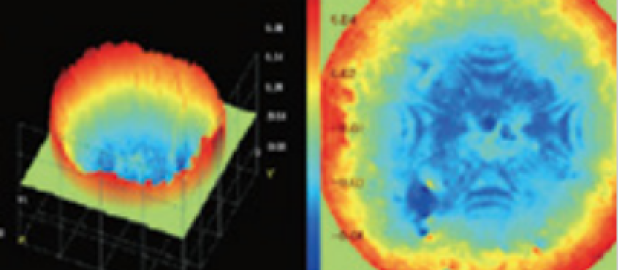

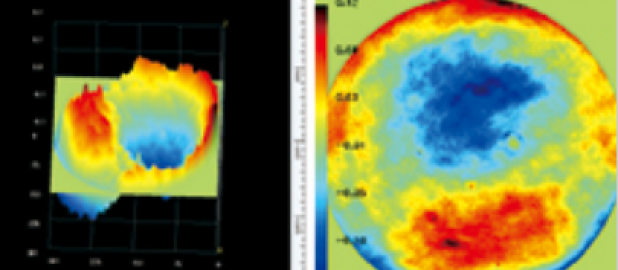

बोजियनग Fiis4 nir-c वेवफ्रंट सेंसर 900-1200NM  आवेदन

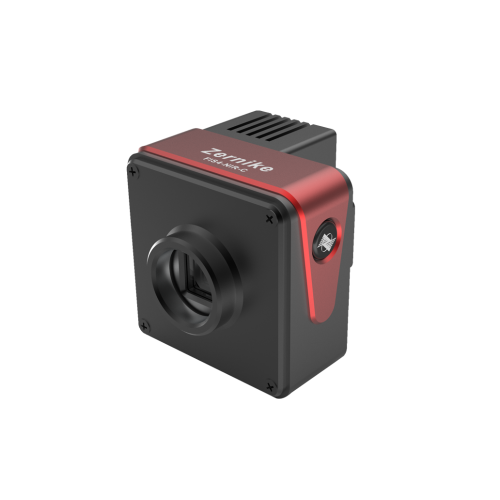

बोजियनग Fiis4 nir-c वेवफ्रंट सेंसर 900-1200NM विवरण

The FIS4 निकट-इन्फ्रारेड वेवफ्रंट सेंसर (प्रशीतित संस्करण) 900-1200NMपेटेंट किए गए यादृच्छिक कोडित चार-लहर विवर्तन प्रौद्योगिकी का उपयोग करता है, मापा वेवफ्रंट के आत्म-हस्तक्षेप को प्राप्त करने के लिए एकल-पथ प्रकाश स्रोत का लाभ उठाता है, जिसमें पीछे की छवि विमान में हस्तक्षेप होता है। यह तकनीक प्रकाश स्रोत सुसंगतता पर निर्भरता को काफी कम कर देती है, एक चरण शिफ्टर की आवश्यकता को समाप्त करती है और एक मानक इमेजिंग प्रणाली के साथ संयुक्त होने पर उच्च-सटीक इंटरफेरोमेट्री को सक्षम करती है। माइक्रोलेन्स सरणियों के आधार पर पारंपरिक हार्टमैन सेंसर की तुलना में, FIS4 NIR-C वेवफ्रंट सेंसर पारंपरिक दोहरे-बीम इंटरफेरोमीटर को कई क्षेत्रों में महत्वपूर्ण प्रदर्शन लाभ प्रदान करता है: उच्च-रिज़ॉल्यूशन चरण अंक, व्यापक ऑपरेटिंग बैंड अनुकूलनशीलता, और अधिक गतिशील रेंज, सभी बेहतर लागत-प्रदर्शन प्रकाशनों के लिए एक विश्वसनीय समाधान प्रदान करते हुए।

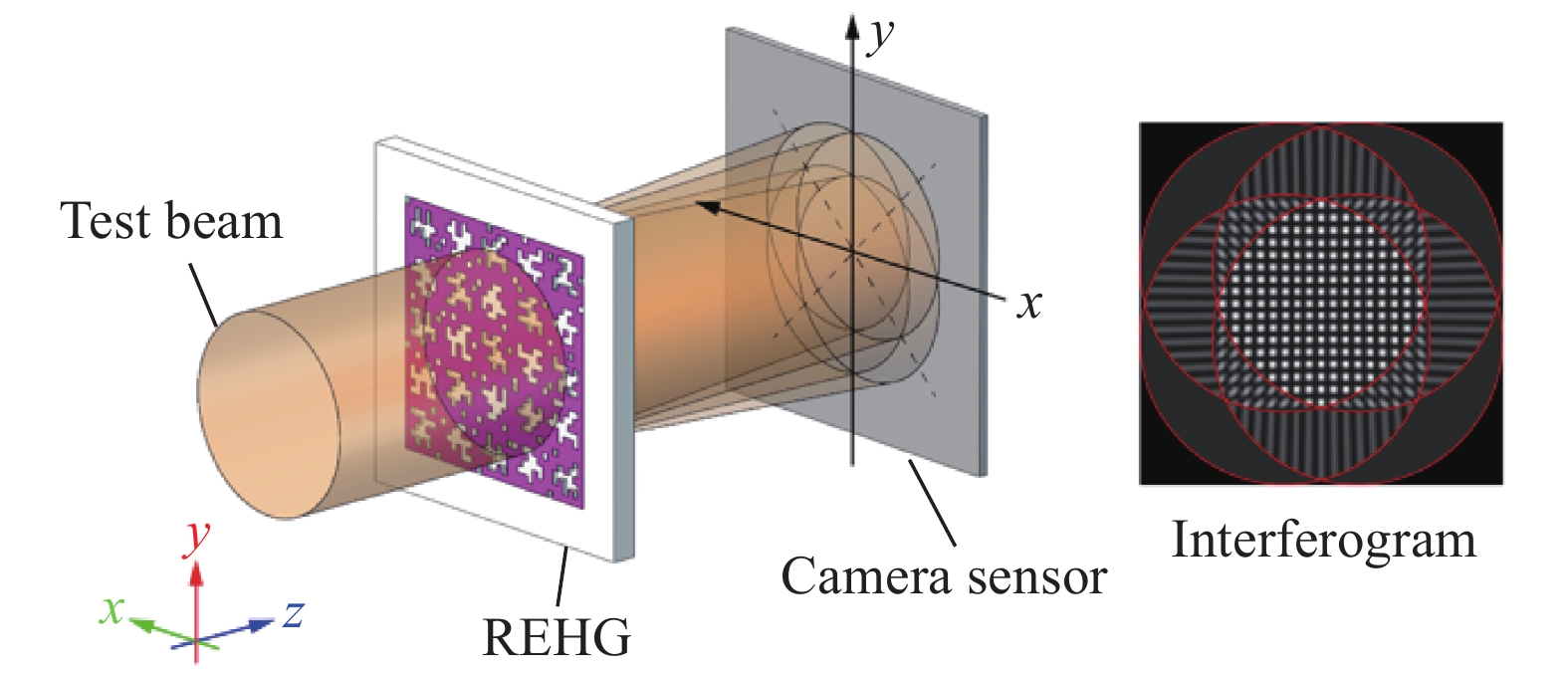

Fig.1.Phase इमेजिंग सिद्धांत चार-लहर पार्श्व शियरिंग हस्तक्षेप के आधार पर यादृच्छिक रूप से कोडित हाइब्रिड ग्रेटिंग (REHG) का उपयोग करके

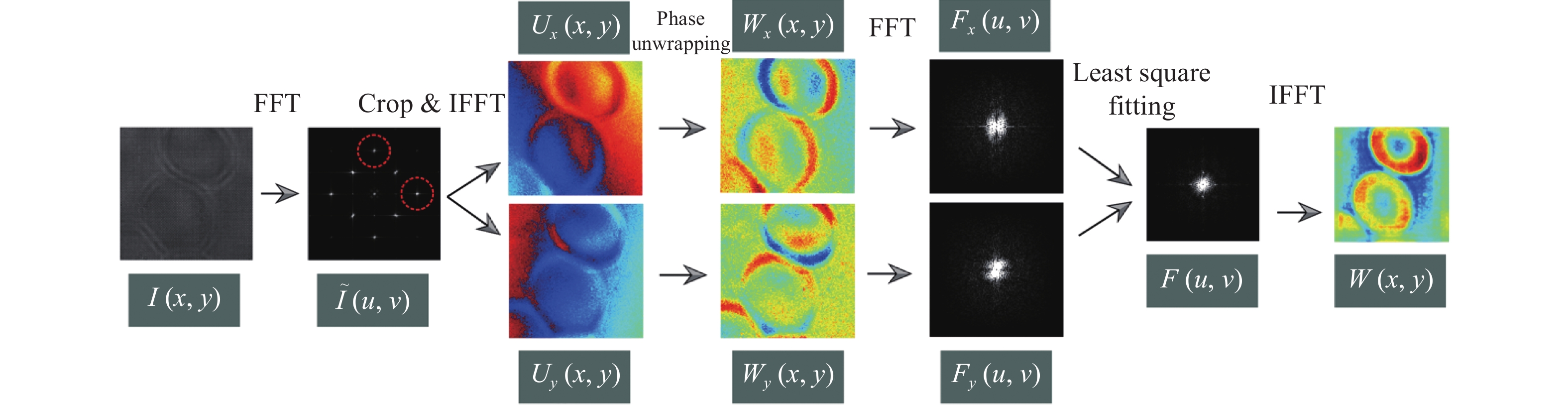

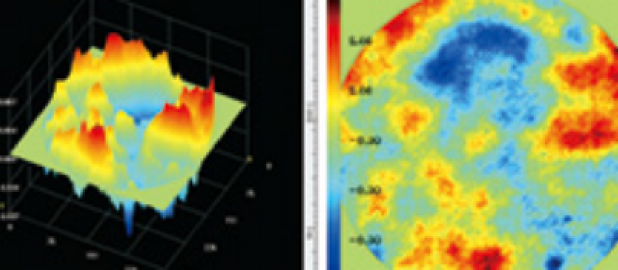

Fig.2. चार-वेव लेटरल शीयरिंग इंटरफेरोग्राम से स्क्वायर वेवफ्रंट पुनर्निर्माण

The फिस 4 वेवफ्रंट सेंसरवैज्ञानिक अनुसंधान और औद्योगिक निरीक्षण के क्षेत्रों में एक उत्कृष्ट उपकरण है। यह चतुराई से कई फायदों जैसे कि कॉम्पैक्टनेस, उच्च स्थिरता, उत्कृष्ट लौकिक रिज़ॉल्यूशन और अच्छी प्रणाली संगतता को जोड़ती है, जिससे यह संबंधित क्षेत्रों में एक मुख्य उपकरण है।

अनुप्रयोगों के संदर्भ में, इसका विकास इतिहास इसकी मजबूत अनुकूलनशीलता और स्केलेबिलिटी का गवाह है। शुरू में,फिस 4 वेवफ्रंट सेंसरमुख्य रूप से ऑप्टिकल कार्यशालाओं में बुनियादी निरीक्षण कार्यों के लिए उपयोग किया गया था। उदाहरण के लिए, ऑप्टिकल घटकों के गुणवत्ता विश्लेषण में, यह सटीक रूप से आकलन कर सकता है कि क्या घटक गुणवत्ता मानकों को पूरा करती है, इसकी उच्च-सटीक पहचान क्षमताओं का लाभ उठाती है। लेजर बीम निदान में, यह सावधानीपूर्वक लेजर बीम के विभिन्न मापदंडों का विश्लेषण कर सकता है, जो बाद के अनुकूलन और समायोजन के लिए एक विश्वसनीय आधार प्रदान करता है। इसके अलावा, अनुकूली ऑप्टिक्स नियंत्रण के क्षेत्र में, यह एक महत्वपूर्ण भूमिका भी निभाता है, सटीक ऑप्टिकल नियंत्रण की सुविधा देता है।

आजकल, आवेदन का दायराफिस 4 वेवफ्रंट सेंसरबड़े पैमाने पर विस्तारित किया गया है। जैविक माइक्रोस्कोपी इमेजिंग के क्षेत्र में, यह शोधकर्ताओं को जैविक माइक्रोस्ट्रक्चर को अधिक स्पष्ट रूप से देखने में सक्षम बनाता है। नैनोपार्टिकल ट्रैकिंग में, यह आंदोलन प्रक्षेपवक्र और नैनोकणों की अन्य प्रमुख जानकारी को ठीक से ट्रैक कर सकता है। मेटासुरफेस माप कार्य में, यह सटीक माप डेटा प्रदान करता है, जो गहराई से अनुसंधान की सुविधा प्रदान करता है। थर्मोडायनामिक लक्षण वर्णन जैसे विभिन्न क्षेत्रों में, यह अपरिहार्य मूल्य भी प्रदर्शित करता है।

संरचनात्मक विशेषताओं के दृष्टिकोण से,फिस 4 वेवफ्रंट सेंसरएक कॉम्पैक्ट और उत्तम डिजाइन का दावा करता है, इसे आसानी से मौजूदा माइक्रोस्कोप सिस्टम में एकीकृत किया जा सकता है और इसके एप्लिकेशन परिदृश्यों का काफी विस्तार करता है। इसके अतिरिक्त, यह उत्कृष्ट बाहरी वातावरण में भी माप सटीकता सुनिश्चित करने के लिए उत्कृष्ट एंटी-वाइब्रेशन क्षमताओं के अधिकारी हैं। यह गारंटी देता है कि पता लगाने के परिणाम बाहरी हस्तक्षेप से प्रभावित नहीं होते हैं, स्थिरता और विश्वसनीयता प्रदान करते हैं।

यह ध्यान देने योग्य है कि एकल-एक्सपोज़र इमेजिंग फ़ंक्शनफिस 4 वेवफ्रंट सेंसरअत्यधिक लाभप्रद है, विशेष रूप से तेजी से गतिशील प्रक्रियाओं को रिकॉर्ड करने के लिए। बायोमेडिकल अनुसंधान के क्षेत्र में, इस फ़ंक्शन के साथ, इसने COS-7, HT1080, RPE, CHO, HEK और न्यूरॉन्स जैसे विभिन्न जीवित कोशिकाओं के लेबल-मुक्त, उच्च-रिज़ॉल्यूशन वास्तविक समय के वास्तविक समय के अवलोकन को सफलतापूर्वक प्राप्त किया है, जो बायोमेडिकल अनुसंधान के लिए एक शक्तिशाली अवलोकन उपकरण प्रदान करता है।

इसके अलावा, यह सेंसर उच्च-विपरीत चरण देरी इमेजिंग का समर्थन करता है, जो कोलेजन फाइबर और साइटोस्केलेटन जैसे अनिसोट्रोपिक संरचनाओं के स्पष्ट दृश्य को सक्षम करता है, जो संबंधित जैविक संरचनाओं पर गहराई से शोध के लिए एक स्पष्ट छवि आधार प्रदान करता है। इसके अलावा, इसकी एप्लिकेशन रेंज को एक्स-रे, मिड-इन्फ्रारेड और लंबे समय से अवरक्त तरंगदैर्ध्य बैंड में चरण इमेजिंग के लिए और विस्तारित किया गया है, जो मेटासुरफेस और दो-आयामी सामग्रियों के विश्लेषण में महत्वपूर्ण मूल्य का प्रदर्शन करता है, और इन सीमांत क्षेत्रों में प्रभावी रूप से अनुसंधान प्रगति को चला रहा है।
