बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर(refrigerated संस्करण) 400-900NMमौजूदा यूएचआर श्रृंखला पर निर्माण, एक उच्च दक्षता वाले अर्धचालक शीतलन प्रणाली को एकीकृत करता है, जो लंबे समय तक, उच्च-फ्रेम-दर संचालन के तहत सेंसर के थर्मल शोर को कम करता है। 512 × 512 अल्ट्रा-हाई-डेंसिटी फेज डिटेक्शन पॉइंट्स और सटीक तापमान नियंत्रण का लाभ उठाते हुए, यह -10 ° C से 45 ° C तक परिवेश के तापमान में 1.5nm RMS से बेहतर माप स्थिरता को बनाए रखता है, जिससे यह उच्च-पावर लेज़र डिटेक्शन, दीर्घकालिक ऑनलाइन मॉनिटरिंग, और अल्ट्रा फाउंड्रास वेवफ्रास जैसे अनुप्रयोगों की मांग करने के लिए विशेष रूप से उपयुक्त है। FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NMSupports 5 फ्रेम/सभी मापदंडों के दूसरे वास्तविक समय के आउटपुट और मल्टी-बैंड अनुकूली विश्लेषण क्षमताओं की सुविधाएँ, सटीक ऑप्टिकल निर्माण और कटिंग-फाइनिंग साइंटिफिक रिसर्च के लिए विश्वसनीय उच्च-डायनेमिक, कम-शोर-माप समर्थन प्रदान करते हैं।

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NM परिचय

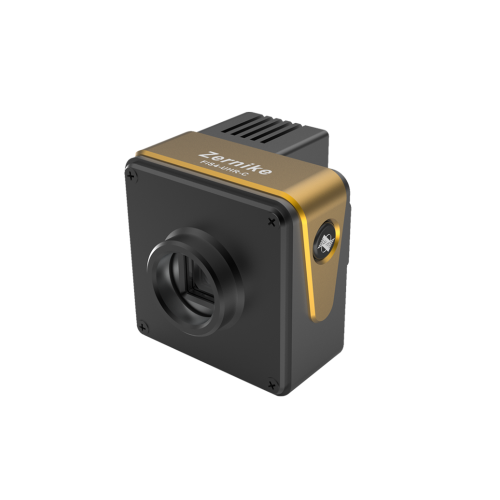

बोजियनग FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NMहमारी कंपनी का नया फ्लैगशिप ऑप्टिकल माप उपकरण है, जो बेहतर प्रदर्शन और विश्वसनीय गुणवत्ता प्रदान करता है। यह सख्त आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली का पालन करता है और चीन नेशनल इंस्टीट्यूट ऑफ मेट्रोलॉजी (एनआईएम) द्वारा ट्रेसबिलिटी के लिए प्रमाणित है। यह एक साल की वारंटी के साथ आता है, जिससे माप डेटा की सटीकता और विश्वसनीयता सुनिश्चित होती है। यह सेंसर एक मालिकाना सामान्य-पथ इंटरफेरोमेट्रिक ऑप्टिकल सिस्टम और रियल-टाइम वेवफ्रंट अपघटन प्रणाली का उपयोग करता है, जो पारंपरिक चरण शिफ्टर्स और संदर्भ दर्पणों को समाप्त करता है। यह प्रणाली उच्च-कंपन वातावरण में संचालित होती है, जो 512 × 512 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट माप को सक्षम करती है। 2 एनएम आरएमएस की एक अल्ट्रा-हाई माप सटीकता के साथ, μ160 माइक्रोन की एक विस्तृत गतिशील रेंज, और सभी मापदंडों का 5-फ्रेम/दूसरा वास्तविक समय आउटपुट, FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NMaccurate कैप्चर ट्रांसेक्शन वेवफ्रंट और हाई-ऑर्डर एबर्स।FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NMव्यापक रूप से लेजर बीम वेवफ्रंट माप, अनुकूली प्रकाशिकी, प्लानर सतह माप, ऑप्टिकल सिस्टम अंशांकन, ऑप्टिकल विंडो निरीक्षण, ऑप्टिकल गोलाकार सतह माप, सतह खुरदरापन निरीक्षण, और सतह माइक्रो-प्रोफाइलिंग के लिए लागू है।

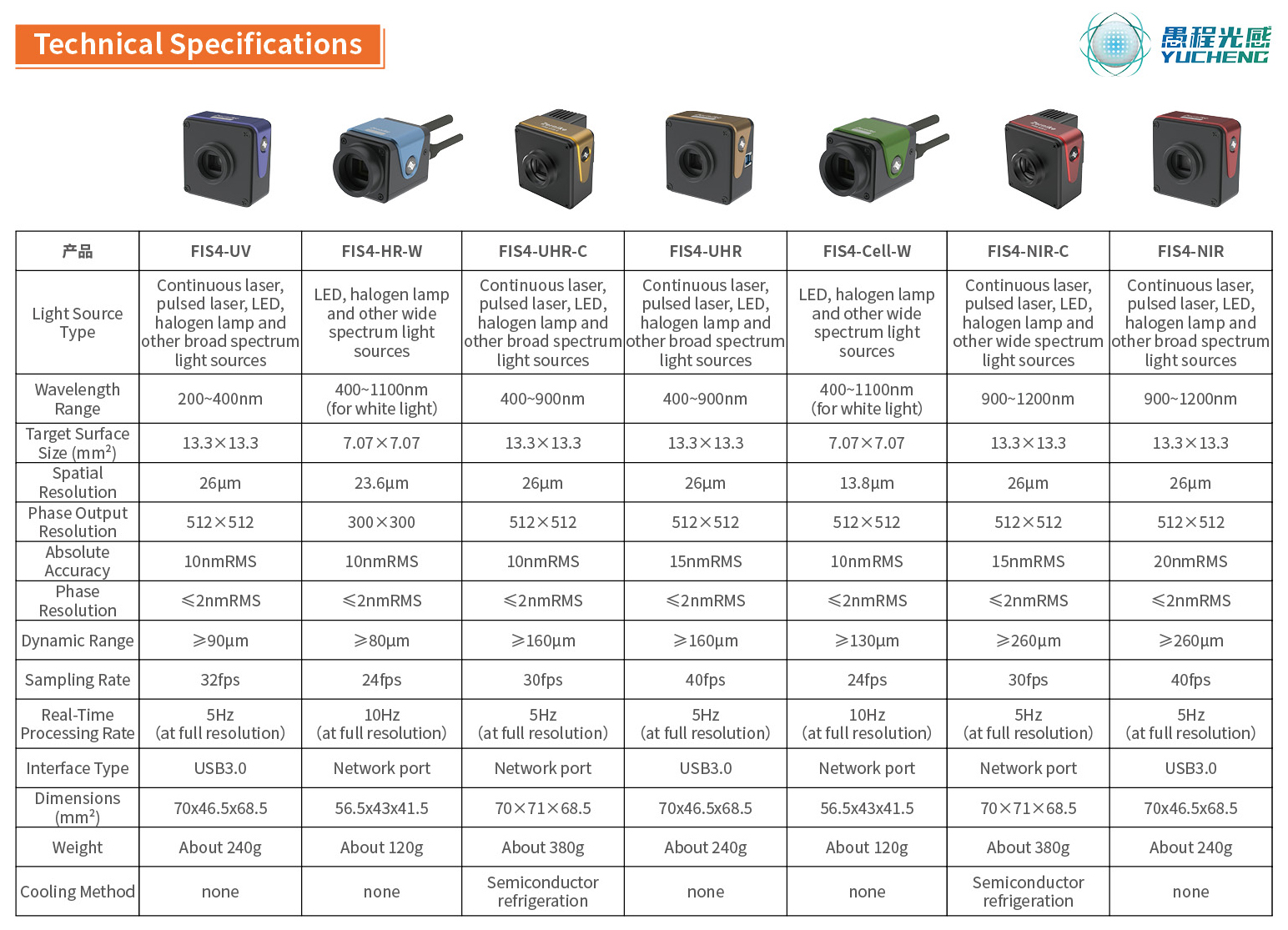

बोजियनग FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NMपारसिगर (विनिर्देश)

बोजियनग FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NM फ़ीचर और अनुप्रयोग

2006 के बाद से, झेजियांग विश्वविद्यालय में प्रोफेसर यांग योंगिंग की टीम 17 वर्षों से कॉमन-पाथ इंटरफेरोमेट्री डिजाइन और रियल-टाइम वेवफ्रंट रिकंस्ट्रक्शन एल्गोरिदम पर काम कर रही है। टीम ने मेरे देश के उच्च-सटीक-सटीक ऑप्टिकल सेंसिंग फील्ड में एक बड़ी सफलता को चिह्नित करते हुए, वाइड-स्पेक्ट्रम FIS4 सीरीज़ वेवफ्रंट सेंसर को सफलतापूर्वक लॉन्च किया है।

यहअल्ट्रा उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर (प्रशीतित संस्करण) एक अभिनव एकल-ऑप्टिकल-पथ वास्तुकला का उपयोग करता है, एक संदर्भ ऑप्टिकल पथ या चरण शिफ्टर की आवश्यकता को समाप्त करता है, जो वास्तव में प्लग-एंड-प्ले अनुभव को सक्षम करता है। इसके असाधारण प्रदर्शन को कई आयामों में प्रदर्शित किया जाता है: एक कंपन अलगाव प्लेटफॉर्म के बिना स्थिर संचालन, वास्तविक समय में उच्च-सटीक वेवफ्रंट डेटा को कैप्चर करना; 2 एनएम आरएमएस की उच्च संवेदनशीलता और 512 × 512 (262,144 चरण अंक) का एक संकल्प परीक्षण के तहत ऑब्जेक्ट में सूक्ष्म विवरण के स्पष्ट दृश्य को सक्षम करता है; और, एक कॉम्पैक्ट, मुट्ठी के आकार के पैकेज में, यह 400-900 एनएम की एक विस्तृत वर्णक्रमीय प्रतिक्रिया का दावा करता है और पूर्ण-रिज़ॉल्यूशन, वास्तविक समय 3 डी वेवफ्रंट डिस्प्ले 5 फ्रेम प्रति सेकंड पर वितरित करता है। FIS4 श्रृंखला को वैज्ञानिक अनुसंधान और सटीक औद्योगिक निरीक्षण परिदृश्यों की मांग के लिए डिज़ाइन किया गया है। यह कई उच्च-अंत क्षेत्रों जैसे कि लेजर बीम गुणवत्ता विश्लेषण, अनुकूली ऑप्टिक्स सिस्टम डिबगिंग, विमान/गोलाकार ऑप्टिकल घटक सतह माप, ऑप्टिकल सिस्टम संरेखण और अंशांकन, ऑप्टिकल विंडो निरीक्षण, और सतह खुरदरापन और माइक्रो-प्रोफाइल लक्षण वर्णन के लिए सटीक रूप से सेवा कर सकता है।

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NM आवेदन

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर (रेफ्रिजरेटेड संस्करण) 400-900NM विवरण

The FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रोएनटी सेंसर (प्रशीतित संस्करण) 400-900NMएक अद्वितीय पेटेंट किए गए यादृच्छिक कोडित चार-लहर विवर्तन तकनीक पर आधारित है, जो एकल ऑप्टिकल पथ में वेवफ्रंट स्व-हस्तक्षेप प्राप्त कर सकता है, और हस्तक्षेप प्रभाव सीधे रियर-एंड इमेज प्लेन पर बनता है। यह प्रणाली प्रकाश स्रोत के सुसंगतता पर निर्भरता को काफी कम कर देती है और एक चरण शिफ्टर की आवश्यकता के बिना एक पारंपरिक इमेजिंग इकाई के साथ संयोजन में उच्च-सटीक हस्तक्षेप माप को पूरा कर सकती है।फिस 4 वेवफ्रंट सेंसरउत्कृष्ट कंपन प्रतिरोध और परिचालन स्थिरता है, और एक कंपन अलगाव डिवाइस के बिना भी नैनोमीटर-स्तरीय वेवफ्रंट माप को प्राप्त कर सकता है। पारंपरिक माइक्रोलेन्स एरे-टाइप हार्टमैन सेंसर के साथ तुलना में, FIS4 वेवफ्रंट सेंसर सघन चरण बिंदु नमूनाकरण, एक व्यापक वर्णक्रमीय अनुकूलन रेंज और एक उच्च गतिशील माप ऊपरी सीमा प्रदान कर सकता है, जबकि अधिक प्रतिस्पर्धी लागत-प्रभावशीलता को बनाए रखते हुए, यह ऑप्टिकल माप परिदृश्य की मांग के लिए एक आदर्श समाधान बनाता है।

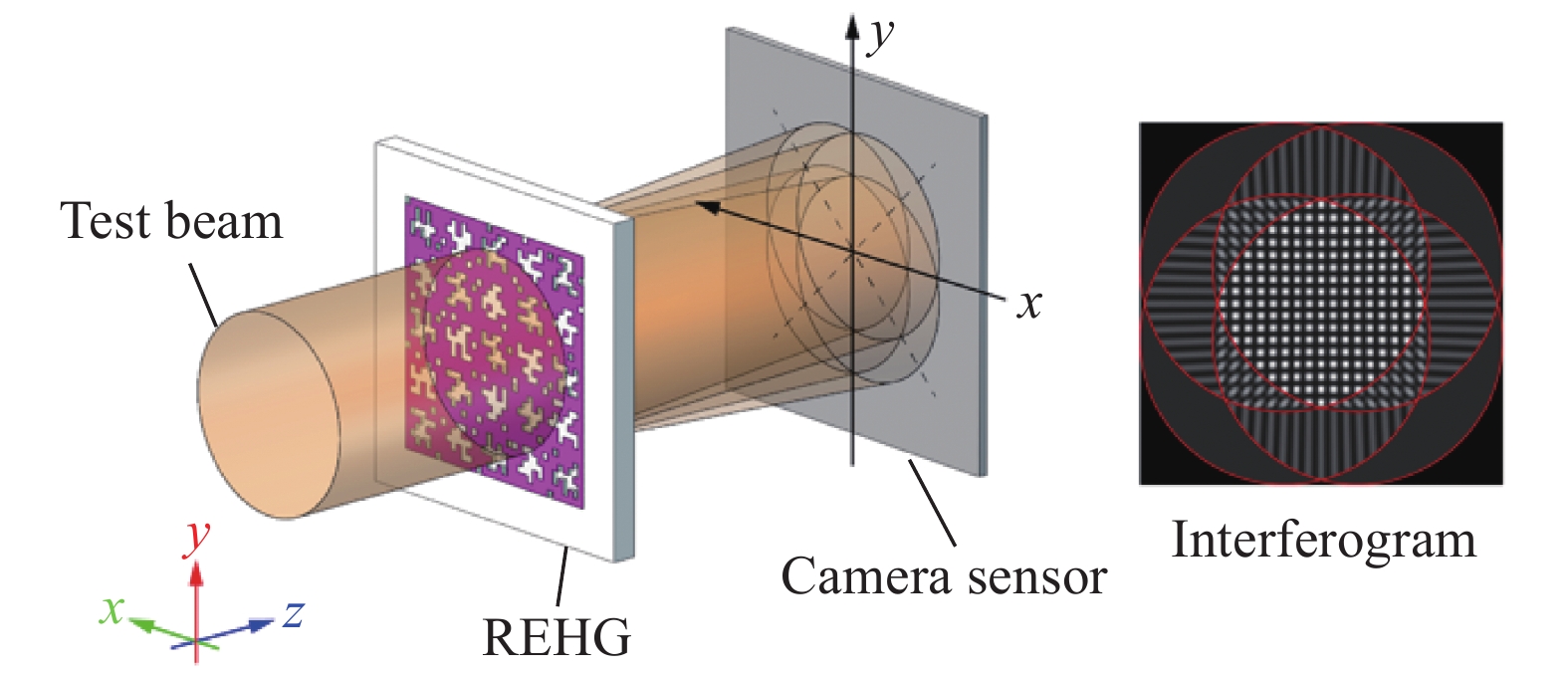

Fig.1.Phase इमेजिंग सिद्धांत चार-लहर पार्श्व शियरिंग हस्तक्षेप के आधार पर यादृच्छिक रूप से कोडित हाइब्रिड ग्रेटिंग (REHG) का उपयोग करके

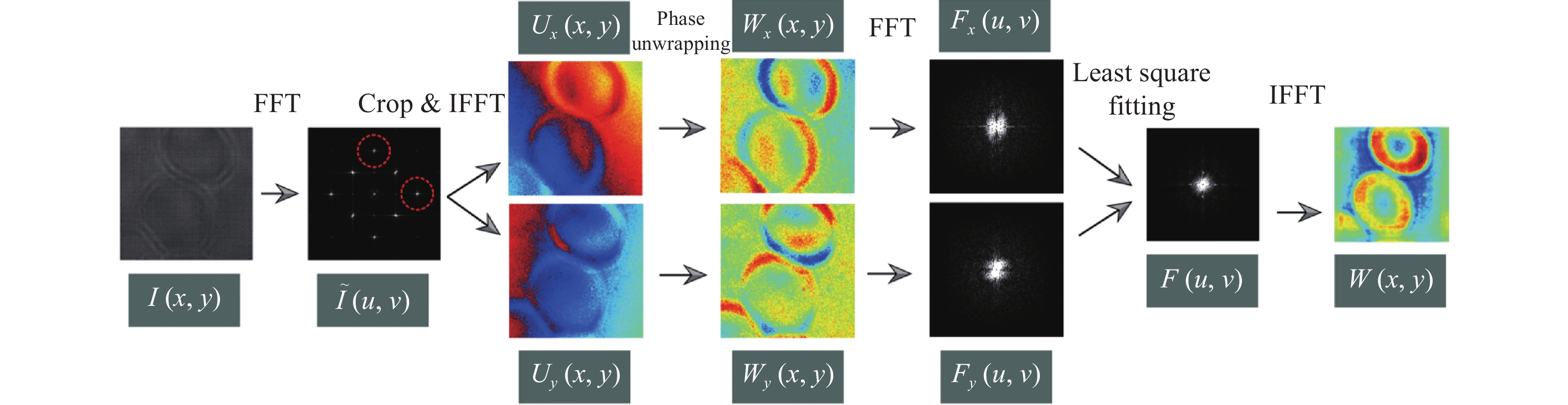

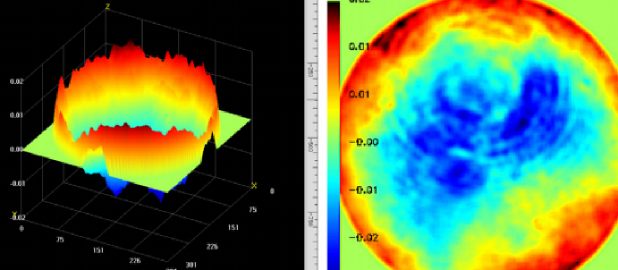

Fig.2. लेस्ट स्क्वायर वेवफ्रंट पुनर्निर्माण चार-लहर पार्श्व शियरिंग इंटरफेरोग से

The फिस 4 वेवफ्रंट सेंसर, इसके अत्यधिक एकीकृत डिजाइन, असाधारण पर्यावरण अनुकूलनशीलता, बेहतर अस्थायी संकल्प और व्यापक प्रणाली संगतता के साथ, ऑप्टिकल मेट्रोलॉजी में एक ग्राउंडब्रेकिंग नवाचार बन गया है। यह उत्पाद न केवल वैज्ञानिक अनुसंधान में बड़ी क्षमता का प्रदर्शन करता है, बल्कि औद्योगिक अनुप्रयोगों में भी उच्च मान्यता अर्जित की है। शुरू में पारंपरिक ऑप्टिकल कार्यशालाओं में सटीक निरीक्षण के लिए उपयोग किया जाता है,फिस 4 वेवफ्रंट सेंसरऑप्टिकल घटक सतह परीक्षण, लेजर बीम गुणवत्ता विश्लेषण और अनुकूली ऑप्टिक्स सिस्टम अंशांकन जैसे विशेष क्षेत्रों की सफलतापूर्वक सेवा की है। इसके अनुप्रयोग में अब बायोमेडिकल इमेजिंग, नैनोपार्टिकल ट्रैकिंग, मेटासुरफेस संरचना लक्षण वर्णन और तापमान क्षेत्र की निगरानी जैसे अत्याधुनिक अनुसंधान क्षेत्रों को शामिल करने के लिए विस्तारित किया गया है, जो इसकी मजबूत अंतःविषय क्षमताओं का प्रदर्शन करता है।

इसके कॉम्पैक्ट यांत्रिक डिजाइन के लिए धन्यवाद,फिस 4 वेवफ्रंट सेंसरविभिन्न माइक्रोस्कोपी इमेजिंग सिस्टम और जटिल ऑप्टिकल प्लेटफार्मों में आसानी से एकीकृत किया जा सकता है। इसकी अभिनव वास्तुकला, सामान्य-पथ इंटरफेरोमेट्री के सिद्धांत के आधार पर, डिवाइस को उच्च-कंपन वातावरण में भी नैनोमीटर-स्तरीय माप सटीकता को बनाए रखने में सक्षम बनाती है, अतिरिक्त कंपन अलगाव उपकरणों की आवश्यकता के बिना स्थिर संचालन सुनिश्चित करती है। सेंसर में एकल-एक्सपोज़र वेवफ्रंट पुनर्निर्माण भी है, जो उच्च गति वाली गतिशील प्रक्रियाओं जैसे द्रव गति, कण संक्रमण और लेजर ट्रांसमिशन, और सटीक मात्रात्मक विश्लेषण प्रदान करने के लिए सटीक कब्जा करने में सक्षम है।

बायोमेडिकल अनुसंधान में, FIS4 प्रणाली ने विभिन्न प्रकार के जीवित कोशिकाओं (COS-7, HT1080, RPE, CHO, HEK, और प्राथमिक न्यूरॉन्स सहित) के लेबल-मुक्त, दीर्घकालिक, तीन-आयामी मात्रात्मक चरण इमेजिंग को सफलतापूर्वक प्राप्त किया है, जो कि फोटोटॉक्सिसिटी को कम करने और सेल डायनेमिक्स का अध्ययन करने के लिए एक उपन्यास तकनीकी दृष्टिकोण प्रदान करता है। सिस्टम की चरण-देरी इमेजिंग क्षमता भी कोलेजन फाइबर और साइटोस्केलेटन जैसे बायरफ्रिंगेंट संरचनाओं के उच्च-विपरीत इमेजिंग को सक्षम करती है, जो ऊतक यांत्रिकी और पैथोलॉजी में महत्वपूर्ण अनुसंधान को आगे बढ़ाती है।

विशेष रूप से,फिस 4 वेवफ्रंट सेंसरतकनीकी वास्तुकला महत्वपूर्ण क्रॉस-बैंड स्केलेबिलिटी को प्रदर्शित करता है। इसके डिजाइन सिद्धांतों को एक्स-रे, मिड-वेव इन्फ्रारेड (MWIR), और लॉन्ग-वेव इन्फ्रारेड (LWIR) बैंड में चरण इमेजिंग सिस्टम के विकास पर सफलतापूर्वक लागू किया गया है, जो सामग्री विज्ञान, थर्मल प्रबंधन और राष्ट्रीय रक्षा सुरक्षा के लिए अभिनव माप समाधान प्रदान करता है। हाल के वर्षों में, सेंसर ने दो-आयामी सामग्रियों के ऑप्टिकल गुणों के मेटासुरफेस चरण हेरफेर मूल्यांकन और लक्षण वर्णन जैसे उभरते क्षेत्रों में व्यापक अनुप्रयोग भी पाया है, जो एक मौलिक अनुसंधान उपकरण के रूप में इसके महत्वपूर्ण मूल्य और व्यापक प्रयोज्यता का प्रदर्शन करता है।
