वेवफ्रंट सेंसिंग के क्षेत्र में, Bojiong FIS4 UHR वेवफ्रंट डिटेक्टर एक महत्वपूर्ण तकनीकी छलांग का प्रतिनिधित्व करता है। पारंपरिक माइक्रोलेन्स सरणी हार्टमैन सेंसर की तुलना में, बोजिओनग न केवल चरण बिंदुओं की संख्या में एक पर्याप्त सफलता प्राप्त करता है, बेहतर रिज़ॉल्यूशन और समृद्ध विस्तार सुविधाओं की पेशकश करता है, बल्कि अनुकूली बैंडविड्थ और डायनामिक रेंज में बेहतर प्रदर्शन को प्रदर्शित करता है। इसका मतलब यह है कि Bojiong FIS4 UHR वेवफ्रंट डिटेक्टर माप की जरूरतों और पर्यावरणीय स्थितियों की एक व्यापक और अधिक जटिल रेंज को संभालने में सक्षम है, जिससे उपयोगकर्ताओं को अभूतपूर्व माप लचीलापन और प्रयोज्यता मिलती है।
Bojiong सेंसर का अल्ट्रा-हाई डेफिनिशन रिज़ॉल्यूशन 512 × 512 (262,144 चरण अंक) तक पहुंचता है, जो विभिन्न ऑप्टिकल परिस्थितियों में उच्च सटीकता और विश्वसनीयता सुनिश्चित करता है, 400 से 900 नैनोमेटर्स से इसकी व्यापक वर्णक्रमीय प्रतिक्रिया से पूरक है। इसके अलावा, यह पूर्ण-रिज़ॉल्यूशन वास्तविक समय 3 डी परिणामों के 5 फ्रेम के प्रदर्शन का समर्थन करता है, जो उपयोगकर्ताओं को तत्काल, गतिशील माप प्रतिक्रिया प्रदान करता है, कार्य दक्षता को काफी बढ़ाता है। Bojiong FIS4 UHR वेवफ्रंट डिटेक्टर को चुनने का मतलब है कि उच्च रिज़ॉल्यूशन, व्यापक रेंज और अधिक दक्षता के साथ एक वेवफ्रंट सेंसिंग समाधान चुनना।
|
प्रकाश स्रोत प्रकार |
निरंतर लेजर ， पल्स लेजर, एलईडी, हैलोजेन लैंप, और अन्य ब्रॉडबैंड लाइट स्रोत |
|
तरंग दैर्ध्य सीमा |
400nm ~ 900nm |
|
लक्ष्य आकार |
13.3 मिमी × 13.3 मिमी |
|
स्थानिक संकल्प |
26 मीटर मी |
|
चरण आउटपुट संकल्प |
512 × 512 |
|
पूर्ण सटीकता |
15nmrms |
|
चरण संकल्प |
≤ 2NMRMS |
|
डानामिक रेंज |
≥160μ m |
|
नमूना दर |
40fps |
|
वास्तविक समय-प्रसंस्करण गति |
5Hz （पूर्ण संकल्प पर （ |
|
इंटरफ़ेस प्रकार |
यूएसबी 3.0 |
|
आयाम |
70 मिमी × 46.5 मिमी × 68.5 मिमी |
|
वज़न |
about240g |
|
प्रशीतन पद्धति |
कोई नहीं |
◆ 100% घरेलू रूप से विकसित हुआ
512 × 512 (262144) चरण अंक का ◆ अल्ट्रा-हाई रिज़ॉल्यूशन
◆ एकल-पथ प्रकाश आत्म-हस्तक्षेप, कोई संदर्भ प्रकाश की आवश्यकता नहीं है
◆ वाइड स्पेक्ट्रम 400NM ~ 900NM बैंड
◆ 2NM RMS उच्च चरण संकल्प
◆ बेहद मजबूत कंपन प्रतिरोध, ऑप्टिकल कंपन अलगाव की कोई आवश्यकता नहीं है
◆ लेजर हस्तक्षेप फ्रिंज दमन डिजाइन के साथ
◆ समर्थन कोलिमेटेड बीम और बड़े एनए परिवर्तित बीम
यह Bojiong FIS4 UHR वेवफ्रंट डिटेक्टर लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, सरफेस शेप माप, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो डिटेक्शन, ऑप्टिकल प्लेन, गोलाकार सतह के आकार माप, सतह खुरदरापन का पता लगाने में उपयोग किया जाता है।
|

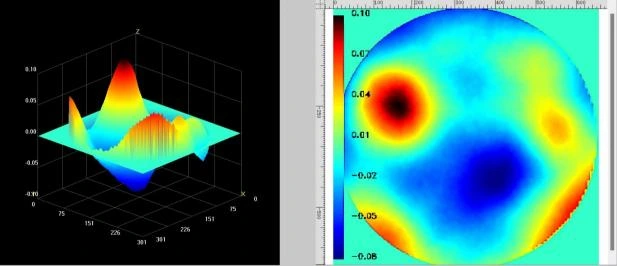

लेजर बीम वेवफ्रंट डिटेक्शन |
ऑप्टिकल प्लानर सतह आकार माप |
|
ऑप्टिकल गोलाकार सतह आकार माप |
ऑप्टिकल प्रणालियों का विपथन माप |
|
ऑप्टिकल विंडो पीस डिटेक्शन |
सामग्री के अंदर जाली वितरण का मापन |
|
अनुकूली प्रकाशिकी - Zernike मोड में वेवफ्रंट डिटेक्शन प्रतिक्रिया |
|
Bojiong FIS4 UHR वेवफ्रंट डिटेक्टर को झेजियांग विश्वविद्यालय और नानयांग टेक्नोलॉजिकल यूनिवर्सिटी, सिंगापुर के प्रोफेसरों की एक टीम द्वारा विकसित किया गया था। यह एकल-चैनल वेवफ्रंट स्व-हस्तक्षेप को प्राप्त करने के लिए पेटेंट यादृच्छिक कोडित चार-लहर विवर्तन तकनीक का उपयोग करता है। हस्तक्षेप बैक-इमेज प्लेन की स्थिति में होता है, जिसमें प्रकाश स्रोत के साथ कम आवश्यकताओं के साथ और कोई चरण शिफ्ट नहीं होता है। साधारण इमेजिंग सिस्टम इंटरफेरोमेट्रिक माप प्राप्त कर सकते हैं। इसमें अल्ट्रा-हाई शॉक रेजिस्टेंस और अल्ट्रा-हाई स्टेबिलिटी है, और वाइब्रेशन अलगाव के बिना नैनोमीटर-स्तरीय सटीक माप प्राप्त कर सकता है। माइक्रोलेंस एरे हार्टमैन सेंसर के साथ तुलना में, इसमें अधिक चरण अंक, व्यापक अनुकूली बैंड रेंज, बड़ी गतिशील रेंज और कम कीमत है।
इसका उद्देश्य वैज्ञानिक अनुसंधान और उच्च परिशुद्धता औद्योगिक दृश्य विकास की सहायता करना है। उच्च रिज़ॉल्यूशन वेवफ्रंट डिटेक्शन में अधिक विस्तृत जानकारी प्रदान कर सकता है। अल्ट्रा-हाई रिज़ॉल्यूशन 512 × 512 (262144) चरण अंक, 400-900NM वाइड स्पेक्ट्रल रिस्पांस, फुल-रिज़ॉल्यूशन रियल-टाइम 3 डी रिजल्ट डिस्प्ले के 5 फ्रेम्स, लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, ऑप्टिकल सर्फेसन, ऑप्टिकल सिस्टम, ऑप्टिकल सर्फेसन, ऑप्टिकल सर्फेसन, ऑप्टिकल सर्जन मापन, ऑप्टिकल सर्जन मापन, माइक्रो-कॉन्टोर, आदि।
