बोजियनग FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM अभिनव चार-वेव का उपयोग करता हैई लेटरल शियरिंग इंटरफेरोमेट्री तकनीक। 512 × 512 (260,000 से अधिक) चरण का पता लगाने के अंक के अल्ट्रा-हाई घनत्व के साथ, यह नैनोमीटर-स्तरीय वेवफ्रंट रिज़ॉल्यूशन को प्राप्त करता है। तरंग संवेदक कंपन अलगाव के बिना मानक वातावरण में 2NM RMS माप सटीकता को बनाए रखता है और ऑप्टिकल विशिष्टताओं के एक पूर्ण सूट को आउटपुट करता है, जिसमें Zernike गुणांक, PSF, और MTF शामिल हैं, प्रति सेकंड 5 फ्रेम पर पूर्ण संकल्प पर। एक घरेलू रूप से उत्पादित यादृच्छिक-कोडित झंझरी और अनुकूली समाधान एल्गोरिथ्म का लाभ उठाते हुए, यह जटिल औद्योगिक वातावरण में संचालित होता है, जिसमें कंपन और तापमान में उतार-चढ़ाव की विशेषता भी शामिल है। यह अल्ट्रा-सटीक विनिर्माण, ऑप्टोइलेक्ट्रोनिक सिस्टम असेंबली और अत्याधुनिक वैज्ञानिक अनुसंधान के लिए एक अत्यधिक विश्वसनीय वेवफ्रंट माप समाधान प्रदान करता है।

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM परिचय

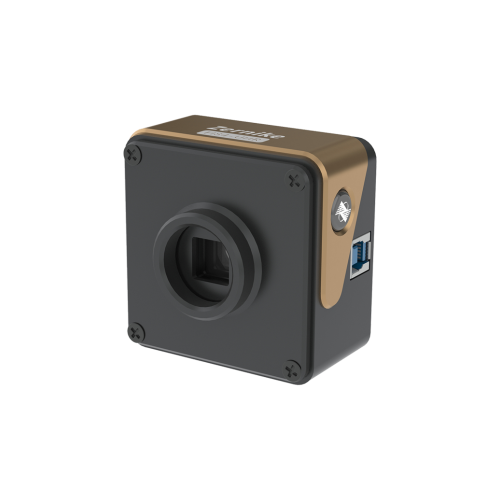

The FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM हमारी कंपनी की अगली पीढ़ी के प्रमुख ऑप्टिकल माप उपकरण हैं। यह आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन रखता है और चीन नेशनल इंस्टीट्यूट ऑफ मेट्रोलॉजी (एनआईएम) के लिए पता लगाने योग्य है। यह एक के साथ आता हैएक-सियर वारंटी। यह सेंसर एक मालिकाना कॉमन-पाथ इंटरफेरोमीटर ऑप्टिकल सिस्टम और रियल-टाइम वेवफ्रंट सॉल्यूशन आर्किटेक्चर का उपयोग करता है, जो चरण शिफ्टिंग या संदर्भ दर्पण की आवश्यकता को समाप्त करता है। यह उच्च-कंपन वातावरण में भी स्थिर 512 × 512 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट माप प्राप्त कर सकता है।

इसके 2 एनएम आरएमएस अल्ट्रा-हाई सटीकता के साथ, μ160 माइक्रोन वाइड डायनेमिक रेंज, और 5 फ्रेम्स/सेकंड फुल-पैरामीटर रियल-टाइम आउटपुट क्षमता, दFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM  क्षणिक वेवफ्रंट विवरण और उच्च-क्रम के विपथन को सटीक रूप से कैप्चर कर सकते हैं। यह व्यापक रूप से लेजर बीम निदान, फ्री-फॉर्म सतह निरीक्षण, अनुकूली प्रकाशिकी और अल्ट्रा-सटीक विनिर्माण जैसे क्षेत्रों पर लागू होता है। यह वास्तव में "वाइब्रेशन अलगाव के बिना स्टार्ट-अप माप" प्राप्त करता है, "उच्च-सटीक ऑप्टिकल निरीक्षण की दक्षता और विश्वसनीयता में बहुत सुधार करता है।

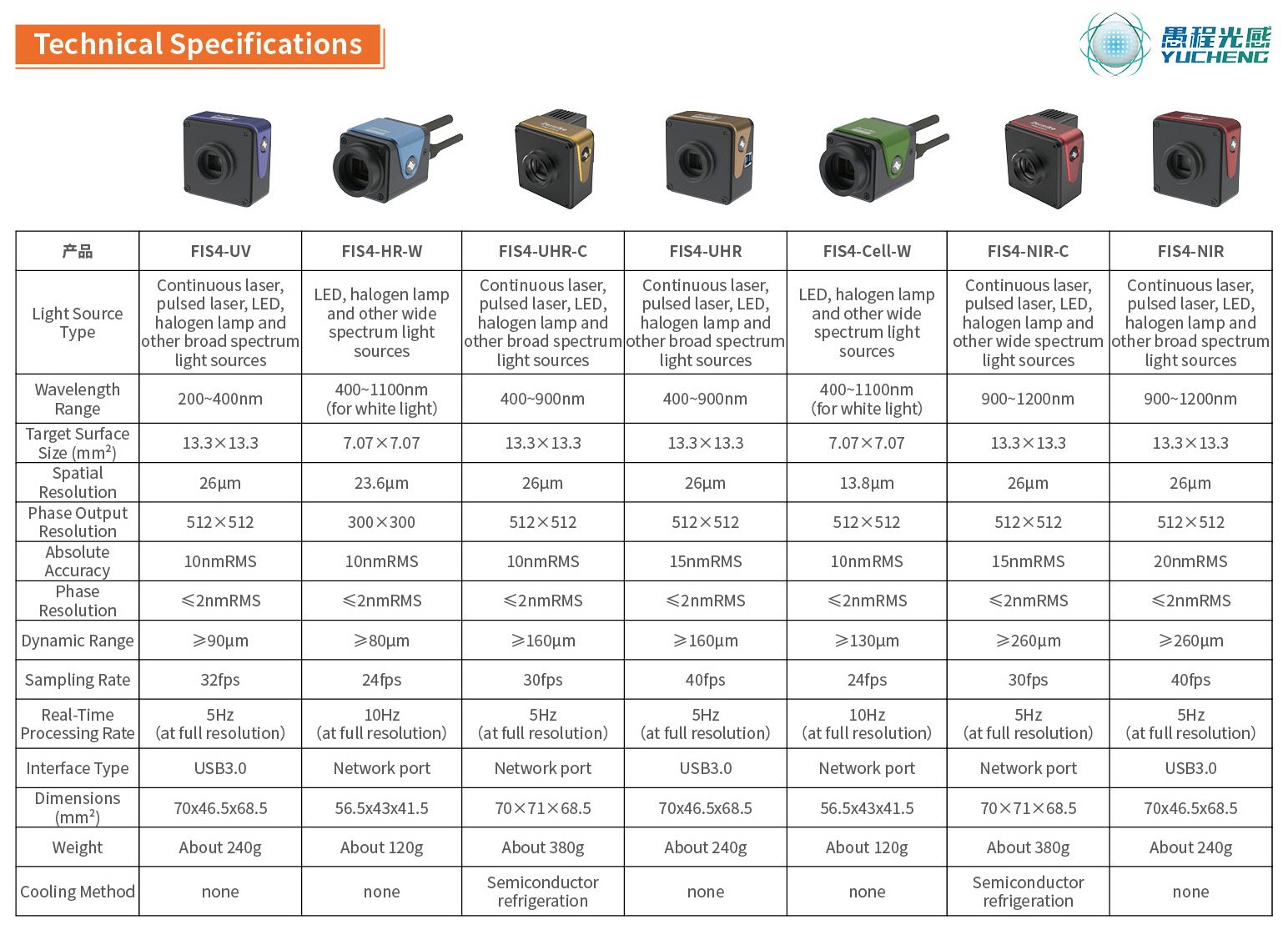

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM पारसिगर (विनिर्देश)

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM फ़ीचर और अनुप्रयोग

2006 से，झेजियांग विश्वविद्यालय में प्रोफेसर यांग योंगिंग की टीम ने वाइड-स्पेक्ट्रम FIS4 श्रृंखला शुरू की हैवेवफ्रंट सेंसर सामान्य-पथ डिजाइन और वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिदम का उपयोग करते हुए, अनुसंधान और विकास के 17 वर्षों के बाद।

· एकल ऑप्टिकल पथ डिजाइन प्लग-एंड-प्ले ऑपरेशन को सक्षम करते हुए संदर्भ प्रकाश की आवश्यकता को समाप्त करता है।

· वेवफ्रंट डेटा का वास्तविक समय का पता लगाना एक कंपन की आवश्यकता के बिना संभव है

अलगाव मंच।

· संवेदनशीलता 2nm rms तक पहुंच सकती है।

· संकल्प 512 × 512 तक पहुंचता है।

· आकार केवल एक मुट्ठी का आकार है।

 यहFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM विशेष रूप से वैज्ञानिक अनुसंधान और उच्च परिशुद्धता औद्योगिक परिदृश्यों की सहायता के लिए विकसित किया गया है। इसका अल्ट्रा-हाई रिज़ॉल्यूशन परीक्षण के तहत ऑब्जेक्ट के अधिक वेवफ्रंट विवरण का पता लगा सकता है। इसमें 512 × 512 (262,144) चरण अंक, 400-900nm की एक विस्तृत वर्णक्रमीय प्रतिक्रिया और 5-फ्रेम पूर्ण-रिज़ॉल्यूशन वास्तविक समय 3D डिस्प्ले का एक अल्ट्रा-हाई रिज़ॉल्यूशन है। यह लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, प्लेन सरफेस मापन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो डिटेक्शन, ऑप्टिकल गोलाकार सतह मापन, सतह खुरदरापन का पता लगाने और सतह माइक्रो-प्रोफाइलिंग के लिए एक आदर्श वेवफ्रंट सेंसिंग माप उपकरण प्रदान करता है।

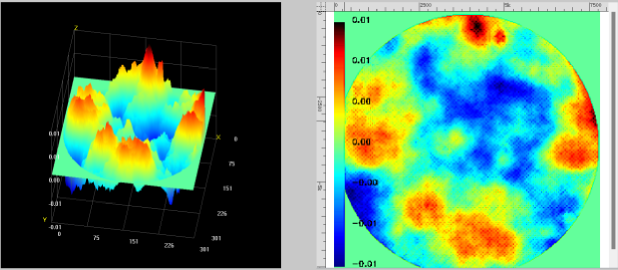

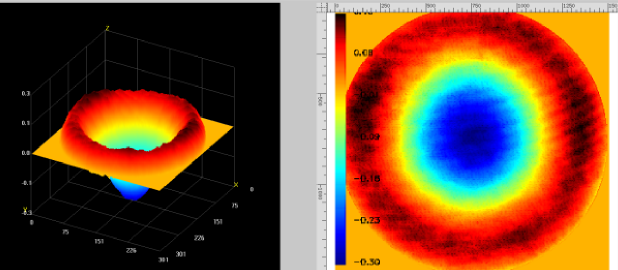

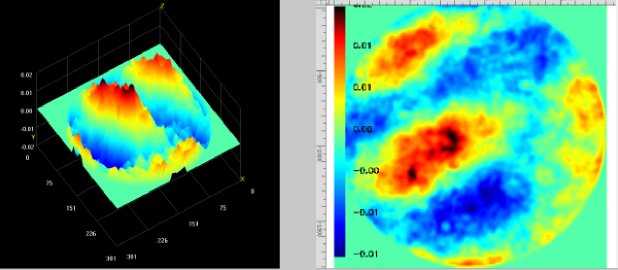

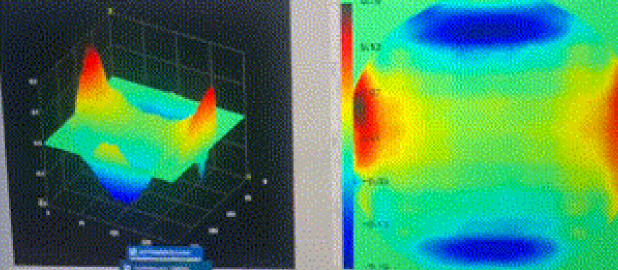

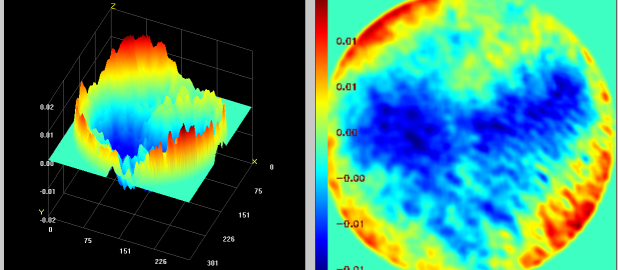

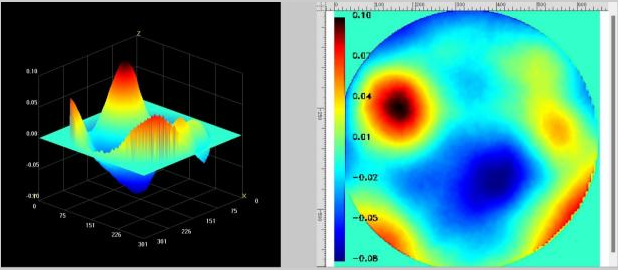

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM आवेदन

बोजियनगFIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM विवरण

The FIS4 अल्ट्रा-हाई-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-900NM पेटेंट, स्वतंत्र रूप से विकसित, बेतरतीब ढंग से चार-लहर विवर्तन तकनीक का उपयोग करता है, एक एकल-पथ प्रकाश स्रोत का उपयोग करके मापा वेवफ्रंट के आत्म-हस्तक्षेप को प्राप्त करता है। यह हस्तक्षेप प्रक्रिया रियर इमेज प्लेन में होती है। यह तकनीक प्रकाश स्रोत सुसंगतता के लिए आवश्यकताओं को काफी कम कर देती है, किसी भी चरण शिफ्टर्स की आवश्यकता को समाप्त करती है और पारंपरिक इमेजिंग सिस्टम के साथ उच्च-सटीक इंटरफेरोमेट्रिक माप को सक्षम करती है। उत्पाद पर्यावरणीय कंपन और अति-उच्च परिचालन स्थिरता के लिए असाधारण प्रतिरोध प्रदर्शित करता है, एक कंपन अलगाव आधार की आवश्यकता के बिना नैनोमीटर-स्तरीय माप सटीकता को प्राप्त करता है। पारंपरिक माइक्रोलेन्स सरणी हार्टमैन सेंसर की तुलना में, FIS4 महत्वपूर्ण लाभ प्रदान करता है: उच्च-घनत्व चरण बिंदु अधिग्रहण, व्यापक वर्णक्रमीय प्रतिक्रिया सीमा, और एक अधिक गतिशील माप रेंज, सभी बेहतर समग्र लागत-प्रदर्शन की पेशकश करते हुए। अपनी अभिनव तकनीकी वास्तुकला के साथ, FIS4तरंग संवेदक उच्च-सटीक ऑप्टिकल माप के लिए मानक को फिर से परिभाषित करता है, वैज्ञानिक अनुसंधान और औद्योगिक परीक्षण के लिए अधिक विश्वसनीय और लागत प्रभावी उन्नत समाधान प्रदान करता है।

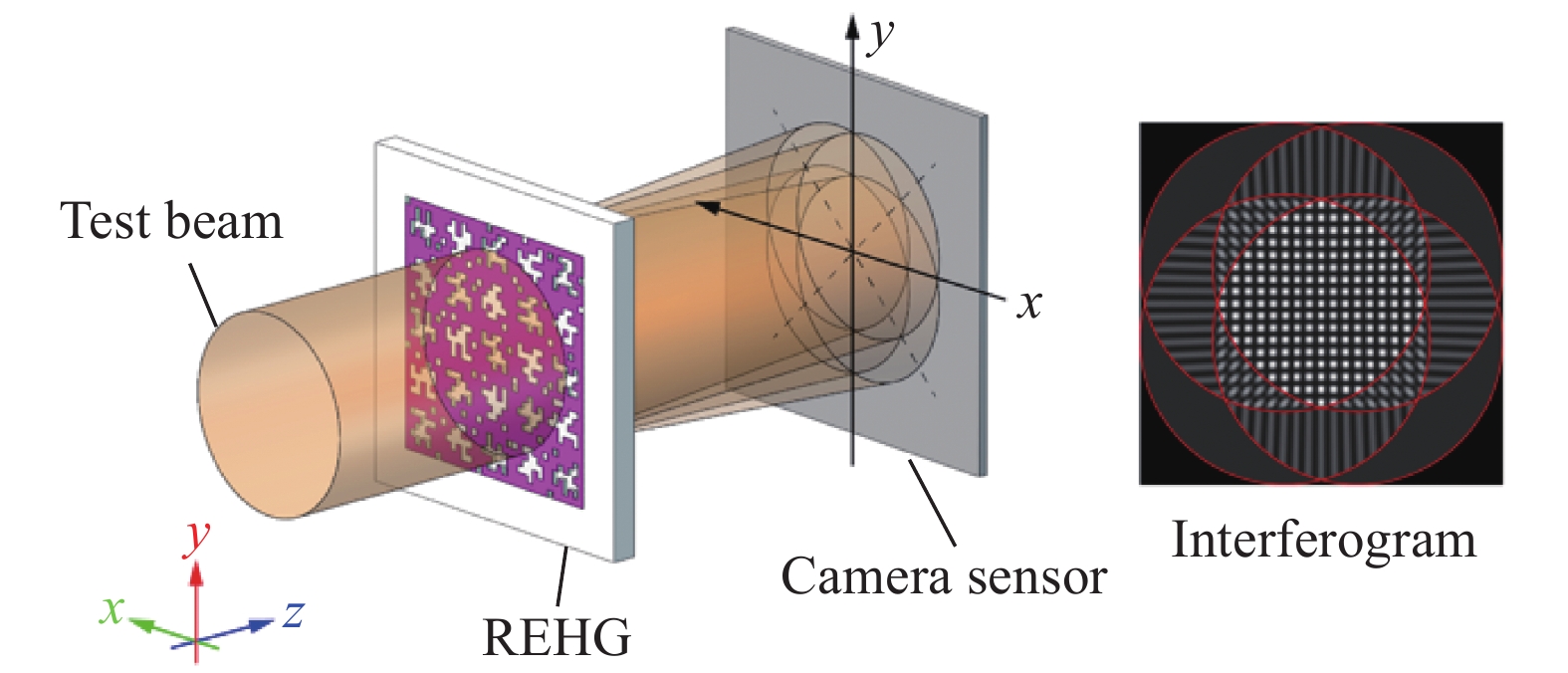

Fig.1.Phase इमेजिंग सिद्धांत चार-लहर पार्श्व शियरिंग हस्तक्षेप के आधार पर यादृच्छिक रूप से कोडित हाइब्रिड ग्रेटिंग (REHG) का उपयोग करके

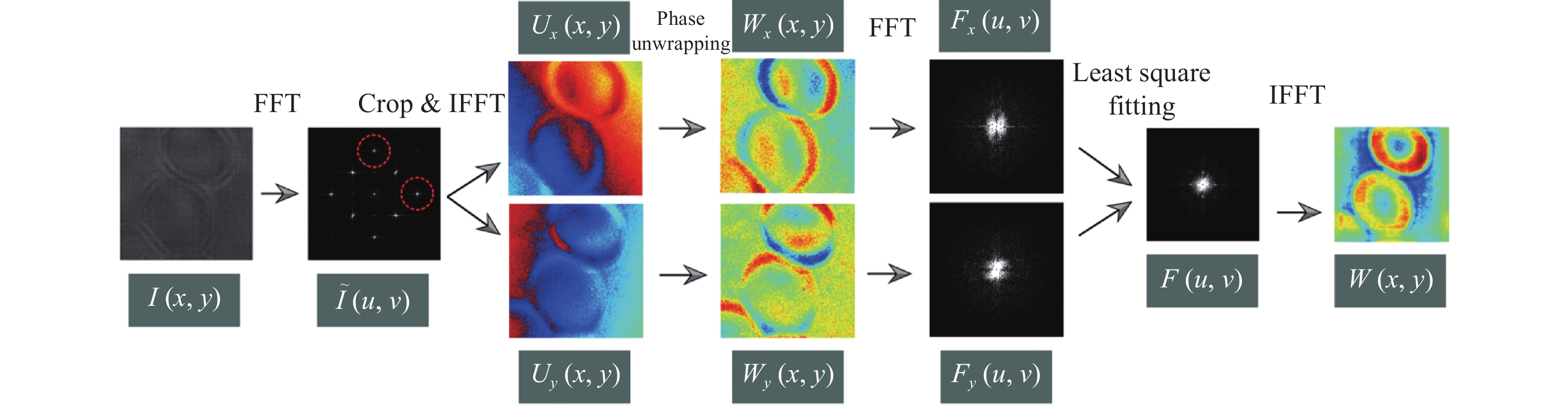

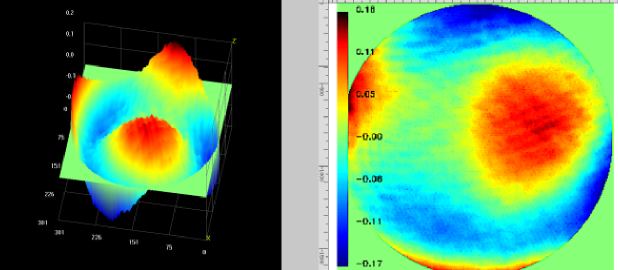

Fig.2. चार-वेव लेटरल शीयरिंग इंटरफेरोग्राम से स्क्वायर वेवफ्रंट पुनर्निर्माण

The FIS4 वेवफ्रंट सेंसr, इसके कॉम्पैक्ट, एकीकृत डिजाइन, असाधारण पर्यावरणीय मजबूती, उच्च अस्थायी संकल्प और मजबूत प्रणाली संगतता के साथ, वैज्ञानिक अनुसंधान और औद्योगिक नवाचार में आवेदन के लिए व्यापक क्षमता का प्रदर्शन करते हुए, ऑप्टिकल मेट्रोलॉजी में एक ग्राउंडब्रेकिंग उपकरण बन गया है। शुरू में ऑप्टिकल घटक सतह परीक्षण, लेजर बीम गुणवत्ता मूल्यांकन, और अनुकूली ऑप्टिक्स सिस्टम सुधार सहित पारंपरिक ऑप्टिकल कार्यशालाओं में उच्च-परिशुद्धता निरीक्षण परिदृश्यों पर ध्यान केंद्रित किया गया, इसके अनुप्रयोगों ने अब बायोमेडिकल इमेजिंग, नैनोपार्टिकल ट्रैकिंग, मेटासुरफेस कैथ्रिज़ेशन, टेम्परेचर फील्ड मापन, और यहां तक ​​कि इमेजिंग फ़ील्ड जैसे अत्याधुनिक क्षेत्रों को शामिल करने के लिए काफी विस्तार किया है।

The फिस 4 वेवफ्रंट सेंसर'एस अत्यधिक कॉम्पैक्ट डिज़ाइन मौजूदा माइक्रोस्कोप ऑप्टिकल पथ या जटिल ऑप्टिकल सिस्टम में सहज एकीकरण के लिए अनुमति देता है। सामान्य-पथ इंटरफेरोमेट्री के सिद्धांत के आधार पर इसकी अनूठी वास्तुकला, असाधारण मजबूती प्रदान करती है, उच्च-कंपन वातावरण में भी नैनोमीटर-स्तरीय चरण संवेदनशीलता को बनाए रखती है, अतिरिक्त कंपन अलगाव उपकरणों की आवश्यकता के बिना स्थिर संचालन सुनिश्चित करती है। इसके अलावा, सेंसर का एकल-एक्सपोज़र वेवफ्रंट पुनर्निर्माण क्षमता उच्च गति वाली गतिशील प्रक्रियाओं के सटीक कैप्चर और मात्रात्मक विश्लेषण को सक्षम करती है, जैसे कि द्रव गति, कण संक्रमण और लेजर ट्रांसमिशन।

बायोमेडिकल रिसर्च में, फिस 4 वेवफ्रंट सेंसरसिस्टम का उपयोग लेबल-मुक्त, दीर्घकालिक, तीन-आयामी मात्रात्मक चरण इमेजिंग के लिए व्यापक रूप से किया गया है, जैसे कि COS-7, HT1080, RPE, CHO, HEK, और प्राथमिक न्यूरॉन्स, फोटोटॉक्सिक हस्तक्षेप को कम करने और सेलुलर डायनेमिक्स का अध्ययन करने के लिए एक नया परिप्रेक्ष्य प्रदान करने के लिए। इस तकनीक में उत्कृष्ट चरण-देरी इमेजिंग भी शामिल है, जो कोलेजन फाइबर और साइटोस्केलेटन जैसे बायरफ्रिंगेंट सबसेल्युलर संरचनाओं के उच्च-विपरीत दृश्य को सक्षम करता है, जो ऊतक यांत्रिकी और पैथोलॉजी के अध्ययन को आगे बढ़ाता है।

इसके अलावा,FIS4 का वेवफ्रंट सेंसिंग आर्किटेक्चर क्रॉस-बैंड और अंतःविषय विस्तार के लिए महत्वपूर्ण क्षमता को प्रदर्शित करता है। इसकी तकनीकी अवधारणाओं को एक्स-रे, मिड-वेव इन्फ्रारेड (MWIR), और लॉन्ग-वेव इन्फ्रारेड (LWIR) बैंड में उपन्यास चरण इमेजिंग सिस्टम में सफलतापूर्वक बढ़ाया गया है, जो सामग्री विज्ञान, थर्मल प्रबंधन और राष्ट्रीय सुरक्षा के लिए नए माप समाधान प्रदान करता है। हाल के वर्षों में, सेंसर को व्यापक रूप से उभरते परिदृश्यों में लागू किया गया है जैसे कि मेटासुरफेस चरण हेरफेर मूल्यांकन और दो-आयामी सामग्रियों के ऑप्टिकल संपत्ति लक्षण वर्णन, ऑप्टिक्स और सामग्री विज्ञान में क्रॉस-डिसिप्लिनरी नवाचार को बढ़ावा देने में एक मौलिक माप उपकरण के रूप में इसके महत्वपूर्ण मूल्य और व्यापक प्रयोज्यता का प्रदर्शन करते हैं।

The फिस 4 वेवफ्रंट सेंसर आवेदन की सीमाओं को आगे बढ़ाने के लिए, एक ही प्रणाली के साथ कई परिदृश्यों में वेवफ्रंट माप चुनौतियों को हल करना, उच्च अंत विनिर्माण, जीवन विज्ञान अनुसंधान और अत्याधुनिक सामग्री विकास का समर्थन करने वाले मुख्य उपकरणों में से एक बन गया।
