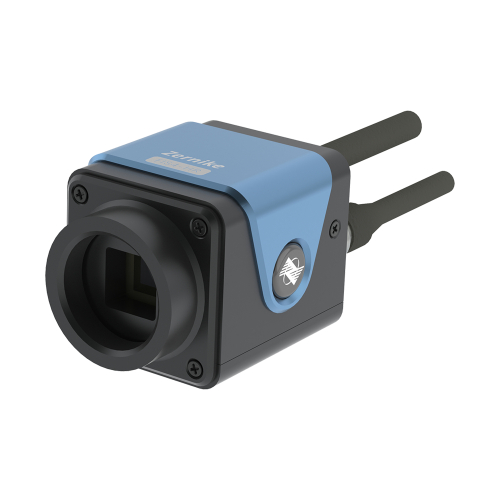

Bojiong FIS4 HR-W वेवफ्रंट डिटेक्टर का परिचय, एक अत्यधिक कुशल इंटरफेरोमेट्रिक माप उपकरण को औद्योगिक-ग्रेड अनुप्रयोगों, अत्याधुनिक वैज्ञानिक अनुसंधान और राष्ट्रीय सुरक्षा क्षेत्र के लिए सावधानीपूर्वक तैयार किया गया। अपने असाधारण प्रदर्शन के साथ, यह सेंसर उपयोगकर्ताओं को अभूतपूर्व वेवफ्रंट डिटेक्शन क्षमताओं के साथ प्रदान करता है, जो विभिन्न उद्योगों में उपयोगकर्ताओं को सटीक माप के क्षेत्र में सफलताओं को प्राप्त करने के लिए सशक्त बनाता है।
यह Bojiong सेंसर 300 × 300 (90,000) चरण बिंदुओं और 400-1100nm की एक विस्तृत वर्णक्रमीय प्रतिक्रिया सीमा तक आश्चर्यजनक रूप से उच्च रिज़ॉल्यूशन का दावा करता है, जो विविध ऑप्टिकल माप अनुप्रयोगों में उत्कृष्ट सटीकता और विश्वसनीयता सुनिश्चित करता है। इसका अनूठा तकनीकी लाभ पेटेंट किए गए यादृच्छिक कोडित चार-लहर विवर्तन प्रौद्योगिकी को अपनाने में निहित है, जो जटिल चरण-बदलावों की आवश्यकता को समाप्त करता है। वेवफ्रंट का स्व-हस्तक्षेप एक ही माप में प्राप्त किया जा सकता है, और हस्तक्षेप पैटर्न सीधे पीछे की छवि विमान की स्थिति में उत्पन्न होते हैं।
इससे भी अधिक प्रभावशाली रूप से, Bojiong सेंसर वास्तविक समय में पूर्ण संकल्प में 3 डी माप परिणामों को प्रदर्शित करने में सक्षम है, 10fps तक की फ्रेम दर के साथ, तुरंत वेवफ्रंट की तीन-आयामी स्थलाकृति को पेश करता है। यह सेंसर लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिकल सिस्टम, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो निरीक्षण और ऑप्टिकल प्लेन और गोलाकार आकृतियों के माप के लिए पूरी तरह से अनुकूल है। इसके अलावा, यह सटीक रूप से सतह खुरदरापन और माइक्रो-प्रोफाइल का पता लगा सकता है, जिससे इसके आवेदन क्षेत्रों को बेहद व्यापक बना दिया जा सकता है।
Bojiong FIS4 HR-W WAVEFRONT डिटेक्टर अल्ट्रा-हाई वाइब्रेशन प्रतिरोध और स्थिरता को संचालित करने और रखने के लिए आसान है, जो उपयोगकर्ताओं को एक आदर्श वेवफ्रंट सेंसिंग माप समाधान प्रदान करता है। यह कंपन अलगाव की आवश्यकता के बिना नैनोमीटर-स्तरीय सटीक माप प्राप्त करता है, माप दक्षता और सटीकता में काफी सुधार करता है। Bojiong चुनने का अर्थ है कुशल, सटीक और स्थिर वेवफ्रंट माप के लिए एक नया मानक चुनना।
|
प्रकाश स्रोत प्रकार |
एलईडी, हैलोजेन लैंप और अन्य ब्रॉडबैंड लाइट स्रोत |
|
तरंग दैर्ध्य सीमा |
सफेद प्रकाश के लिए 400NM ~ 1100nm （ |
|
लक्ष्य आकार |
7.07 मिमी × 7.07 मिमी |
|
स्थानिक संकल्प |
23.6μM |
|
चरण आउटपुट संकल्प |
300 × 300 （90000pixel）） |
|
पूर्ण सटीकता |
10nmrms |
|
चरण संकल्प |
≤2NMRMS |
|
डानामिक रेंज |
≥80μM |
|
नमूना दर |
24FPS |
|
वास्तविक समय-प्रसंस्करण गति |
10Hz （पूर्ण संकल्प पर （ |
|
इंटरफ़ेस प्रकार |
काटना |
|
आयाम |
56.5 मिमी × 43 मिमी × 41.5 मिमी |
|
वज़न |
लगभग 120g |
|
प्रशीतन पद्धति |
कोई नहीं |
◆ 100% घरेलू रूप से विकसित हुआ
◆ एकल-पथ प्रकाश आत्म-हस्तक्षेप, कोई संदर्भ दर्पण की आवश्यकता नहीं है
◆ वाइड स्पेक्ट्रम 400NM ~ 1100NM बैंड
◆ 2NM RMS उच्च चरण संकल्प
◆ मजबूत कंपन प्रतिरोध, ऑप्टिकल कंपन अलगाव की कोई आवश्यकता नहीं है
◆ आसान और तेजी से हस्तक्षेप प्रकाश पथ निर्माण
◆ कोलिमेटेड बीम और बड़े एनए परिवर्तित बीम का समर्थन करता है
लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, सर्फेस शेप मापन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो डिटेक्शन, ऑप्टिकल प्लेन, गोलाकार सतह के आकार माप, सतह खुरदरापन का पता लगाने में यह Bojiong FIS4 HR-W WAVEVEST DETECTIONUSED
|
लेजर बीम वेवफ्रंट डिटेक्शन |
ऑप्टिकल प्लानर सतह आकार माप |
|
ऑप्टिकल गोलाकार सतह आकार माप |
ऑप्टिकल प्रणालियों का विपथन माप |
|
ऑप्टिकल विंडो पीस डिटेक्शन |
सामग्री के अंदर जाली वितरण का मापन |
|
अनुकूली प्रकाशिकी - Zernike मोड में वेवफ्रंट डिटेक्शन प्रतिक्रिया |
|
Bojiong FIS4 HR-W वेवफ्रंट डिटेक्टर को झेजियांग विश्वविद्यालय और नानयांग टेक्नोलॉजिकल यूनिवर्सिटी, सिंगापुर के प्रोफेसरों की एक टीम द्वारा विकसित किया गया था। सेंसर लेजर बीम गुणवत्ता विश्लेषण, प्लाज्मा प्रवाह क्षेत्र का पता लगाने, उच्च-गति प्रवाह क्षेत्र वितरण के वास्तविक समय माप, ऑप्टिकल सिस्टम छवि गुणवत्ता मूल्यांकन, सूक्ष्म प्रोफ़ाइल माप, और जैविक कोशिकाओं के मात्रात्मक चरण इमेजिंग के लिए उपयुक्त है। यह विशेष रूप से उद्योग, वैज्ञानिक अनुसंधान और राष्ट्रीय रक्षा में सुविधाजनक इंटरफेरोमेट्रिक माप के लिए विकसित किया गया है। 300 × 300 (90,000) चरण बिंदुओं के उच्च रिज़ॉल्यूशन के साथ, 400-1100NM की व्यापक वर्णक्रमीय प्रतिक्रिया, और पूर्ण-रिज़ॉल्यूशन वास्तविक समय 3D परिणाम डिस्प्ले के 10 फ्रेम, यह एक आदर्श वेवफ्रंट सेंसिंग माप उपकरण प्रदान करता है जो कि बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम सरफेस सर्फेक्शन, ऑप्टिकल विमान सरफेस सर्फेक्शन, ऑप्टिकल विमान सरफेस सर्फेक्शन, ऑप्टिकल विमान सरफेस सर्फेक्शन, ऑप्टिकल विमान सरफेस सर्फेसन।
FIS4 HR-W एक एकल-चैनल मापा वेवफ्रंट के आत्म-हस्तक्षेप को प्राप्त करने के लिए पेटेंट किए गए यादृच्छिक कोडित चार-लहर विवर्तन तकनीक का उपयोग करता है, और पीछे की छवि विमान की स्थिति में हस्तक्षेप होता है। यह प्रकाश स्रोत के सुसंगतता पर कम आवश्यकताएं हैं, चरण स्थानांतरण की आवश्यकता नहीं है, और एक साधारण इमेजिंग प्रणाली का उपयोग करके इंटरफेरोमेट्रिक माप प्राप्त कर सकते हैं। इसमें अल्ट्रा-हाई वाइब्रेशन रेजिस्टेंस और अल्ट्रा-हाई स्टेबिलिटी है, और वाइब्रेशन आइसोलेशन के बिना एनएम-स्तरीय सटीक माप प्राप्त कर सकता है। माइक्रोलेंस एरे हार्टमैन सेंसर के साथ तुलना में, इसमें अधिक उच्च-रिज़ॉल्यूशन चरण अंक, एक व्यापक अनुकूली बैंड रेंज, एक बड़ी गतिशील रेंज और बेहतर लागत प्रदर्शन है।
