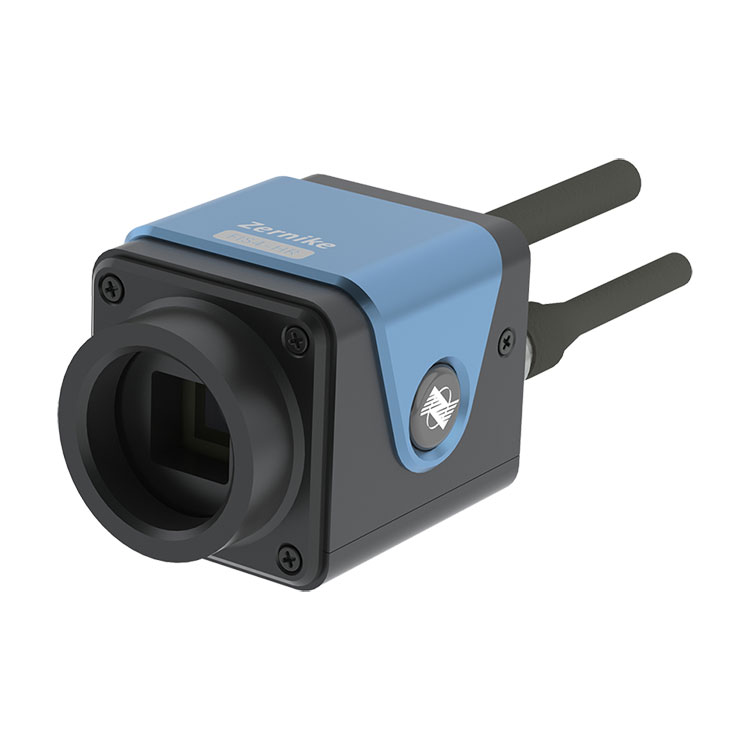

उच्च रिज़ॉल्यूशन वेवफ्रंट सेंसर, जो वास्तविक समय में पूर्ण-रिज़ॉल्यूशन 3डी परिणामों के 10 फ्रेम प्रदर्शित करता है, 300×300 (90,000) चरण बिंदुओं का उच्च रिज़ॉल्यूशन और 400-1100 एनएम तक की विस्तृत वर्णक्रमीय प्रतिक्रिया का दावा करता है। यह लेजर बीम वेवफ्रंट डिटेक्शन, एडेप्टिव ऑप्टिक्स, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो निरीक्षण, ऑप्टिकल प्लेन सतहों के आकार की माप, गोलाकार सतह आकार माप, सतह खुरदरापन और सतह माइक्रो-प्रोफाइल डिटेक्शन जैसे अनुप्रयोगों के लिए उपयुक्त है, जो एक आदर्श प्रदान करता है। वेवफ्रंट सेंसिंग और माप के लिए उपकरण।
|
प्रोडक्ट का नाम |
हाई रेजोल्यूशन वेवफ्रंट सेंसर |
|
तरंग दैर्ध्य रेंज |
400nm~1100nm |
|
लक्ष्य का आकार |
7.07मिमी×7.07मिमी |
|
स्थानिक संकल्प |
23.6μm |
|
छवि पिक्सेल |
2048×2048 |
|
चरण आउटपुट रिज़ॉल्यूशन |
300×300（90000पिक्सेल） |
|
चरण संकल्प |
＜2nmRMS |
|
पूर्ण सटीकता |
10एनएमआरएमएस |
|
डानामिक रेंज |
110μm（150lm） |
|
नमूना दर |
24fps |
|
वास्तविक समय प्रसंस्करण गति |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन पर) |
|
इंटरफ़ेस प्रकार |
काटना |
|
आयाम |
56.5मिमी×43मिमी×41.5मिमी |
|
वज़न |
लगभग 120 ग्राम |
◆कोलिमेटेड बीम और बड़े NA अभिसरण बीम का समर्थन करता है
◆300×300 (90000) चरण बिंदुओं का उच्च रिज़ॉल्यूशन
◆एकल-चैनल प्रकाश स्व-हस्तक्षेप, कोई संदर्भ दर्पण की आवश्यकता नहीं है
◆ब्रॉड स्पेक्ट्रम 400nm~1100nm बैंड
◆2nm RMS उच्च चरण रिज़ॉल्यूशन
◆अल्ट्रा-उच्च कंपन प्रतिरोध, ऑप्टिकल कंपन अलगाव की कोई आवश्यकता नहीं
◆सरल और तेज़ हस्तक्षेप प्रकाश पथ निर्माण प्राप्त करें
यह BOJIONG हाई रेजोल्यूशन वेवफ्रंट सेंसर लेजर बीम वेवफ्रंट डिटेक्शन, एडाप्टिव ऑप्टिक्स, सतह आकार माप, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो डिटेक्शन, ऑप्टिकल प्लेन, गोलाकार सतह आकार माप, सतह खुरदरापन का पता लगाने में उपयोग किया जाता है।
|
लेजर बीम वेवफ्रंट डिटेक्शन |
ऑप्टिकल तलीय सतह आकार माप |
|
ऑप्टिकल गोलाकार सतह आकार माप |
ऑप्टिकल सिस्टम का विपथन माप |
|
ऑप्टिकल विंडो पीस का पता लगाना |
सामग्री के अंदर जाली वितरण का मापन |
|
अनुकूली प्रकाशिकी - ज़र्निक मोड में वेवफ्रंट डिटेक्शन प्रतिक्रिया |
|
BOJIONGH igh रेजोल्यूशन वेवफ्रंट सेंसर झेजियांग विश्वविद्यालय और सिंगापुर के नानयांग टेक्नोलॉजिकल यूनिवर्सिटी के प्रोफेसरों की एक टीम द्वारा घरेलू पेटेंट तकनीक के साथ विकसित किया गया है, यह बेहतर पहचान संवेदनशीलता और एंटी-कंपन के साथ एक सामान्य चार-तरंग अनुप्रस्थ कतरनी हस्तक्षेप प्राप्त करने के लिए विवर्तन और हस्तक्षेप को जोड़ता है। प्रदर्शन, और कंपन अलगाव के बिना वास्तविक समय और उच्च गति गतिशील इंटरफेरोमेट्री का एहसास कर सकता है। वास्तविक समय माप 10 फ़्रेम से अधिक की फ़्रेम दर दिखाता है। साथ ही, FIS4 सेंसर में 512×512 (260,000 चरण बिंदु) का अल्ट्रा-उच्च चरण रिज़ॉल्यूशन है, माप बैंड 200nm ~ 15μm को कवर करता है, माप संवेदनशीलता 2nm तक पहुंचती है, और माप दोहराव 1/1000λ से बेहतर है ( आरएमएस)। इसका उपयोग लेजर बीम गुणवत्ता विश्लेषण, प्लाज्मा प्रवाह क्षेत्र का पता लगाने, उच्च गति प्रवाह क्षेत्र वितरण की वास्तविक समय माप, ऑप्टिकल सिस्टम की छवि गुणवत्ता मूल्यांकन, सूक्ष्म प्रोफ़ाइल माप और जैविक कोशिकाओं की मात्रात्मक चरण इमेजिंग के लिए किया जा सकता है।
|
उत्पादों की प्रत्येक श्रृंखला के FIS4 तकनीकी पैरामीटर |
||||||
|
|
|
|
|
|
|
|
|
उत्पाद |
FIS4-यूवी |
FIS4-HR |
FIS4 घड़ी |
FIS4-HS |
FIS4-सेल |
FIS4-NIR |
|
तरंग दैर्ध्य रेंज |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
|
लक्ष्य आकार mm² |
13.3×13.3 |
7.07×7.07 |
13.3×13.3 |
10.24×10.24 |
7.07×7.07 |
13.3×13.3 |
|
स्थानिक संकल्प |
26μm |
23.6μm |
26μm |
24.4μm |
23.6μm |
26μm |
|
छवि पिक्सेल |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
चरण आउटपुट रिज़ॉल्यूशन |
512×512 (262144पिक्सेल) |
300×300（90000पिक्सेल） |
512×512（262144पिक्सेल） |
420×420（176400पिक्सेल） |
300×300（90000पिक्सेल） |
512×512（262144पिक्सेल） |
|
चरण संकल्प |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
पूर्ण सटीकता |
10एनएमआरएमएस |
10एनएमआरएमएस |
15nmRMS |
10एनएमआरएमएस |
10एनएमआरएमएस |
15nmRMS |
|
डानामिक रेंज |
90μm (256 मिनट) |
110μm (150 मिनट) |
162μm (256 मिनट) |
132μm (210मिनट) |
110μm (150 मिनट) |
270μm (256 मिनट) |
|
नमूना दर |
32fps |
24fps |
45fps |
107fps |
24fps |
45fps |
|
वास्तविक समय प्रसंस्करण गति |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) विलंबित बैच प्रोसेसिंग का समर्थन करता है |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन) |
|
इंटरफ़ेस प्रकार |
यूएसबी 3.0 |
काटना |
यूएसबी 3.0 |
काटना |
काटना |
यूएसबी 3.0 |
|
बाह्य इंटरफ़ेस |
- |
- |
- |
- |
सी पोर्ट |
- |
|
आकार mm² |
70x46.5x68.5 |
56.5x43x41.5 |
70x46.5x68.5 |
56.5x43x41.5 |
56.5x43x41.5 |
70x46.5x68.5 |
|
वज़न |
लगभग240 ग्राम |
लगभग120 ग्राम |
लगभग240 ग्राम |
लगभग120 ग्राम |
लगभग120 ग्राम |
लगभग240 ग्राम |
