अल्ट्रा हाई रेजोल्यूशन वेवफ्रंट सेंसर, अपने 512×512 अल्ट्रा-हाई रेजोल्यूशन के साथ, डेटा में नैनोमीटर-स्तर की सटीकता प्राप्त करता है, विस्तृत विश्लेषण के लिए व्यापक कवरेज सुनिश्चित करता है। 400 से 1100 नैनोमीटर तक की इसकी विस्तृत वर्णक्रमीय प्रतिक्रिया सीमा इसे विभिन्न प्रकाश स्रोतों के लिए उपयुक्त बनाती है। इसके अतिरिक्त, यह 10 फ्रेम प्रति सेकंड की दर से वास्तविक समय पूर्ण-रिज़ॉल्यूशन 3डी परिणाम डिस्प्ले प्रदान करता है, जो वेवफ्रंट डेटा का एक गतिशील और तत्काल दृश्य प्रदान करता है। यह इसे वेवफ्रंट सेंसिंग और माप आवश्यकताओं के लिए एक व्यापक समाधान बनाता है।
|
प्रोडक्ट का नाम |
अल्ट्रा हाई रेजोल्यूशन वेवफ्रंट सेंसर |
|
तरंग दैर्ध्य रेंज |
400nm~1100nm |
|
लक्ष्य का आकार |
10मिमी×10मिमी |
|
स्थानिक संकल्प |
26μm |
|
नमूनाकरण संकल्प |
2048×2048 |
|
चरण संकल्प |
512×512（262144पिक्सेल） |
|
पूर्ण सटीकता |
＜2nmRMS |
|
डानामिक रेंज |
10एनएमआरएमएस |
|
नमूना दर |
162μm（256मिनट） |
|
वास्तविक समय प्रसंस्करण गति |
32fps |
|
इंटरफ़ेस प्रकार |
10 हर्ट्ज (पूर्ण रिज़ॉल्यूशन पर) |
|
आयाम |
यूएसबी 3.0 |
|
वज़न |
70मिमी×46.5मिमी×68.5मिमी |
|
तरंग दैर्ध्य रेंज |
लगभग 240 ग्राम |
◆512×512 (262144) चरण बिंदुओं का अल्ट्रा-उच्च रिज़ॉल्यूशन
◆एकल-चैनल प्रकाश स्व-हस्तक्षेप, कोई संदर्भ प्रकाश की आवश्यकता नहीं है
◆ बिल्कुल इमेजिंग की तरह, आसान और तेज़ ऑप्टिकल पथ निर्माण
◆ब्रॉड स्पेक्ट्रम 400nm~1100nm बैंड
◆2nm RMS उच्च चरण रिज़ॉल्यूशन
◆अल्ट्रा-उच्च कंपन प्रतिरोध, ऑप्टिकल कंपन अलगाव की कोई आवश्यकता नहीं
◆कोलिमेटेड बीम और बड़े NA अभिसरण बीम का समर्थन करता है
यह BOJIONG अल्ट्रा हाई रेजोल्यूशन वेवफ्रंट सेंसर लेजर बीम वेवफ्रंट डिटेक्शन, एडाप्टिव ऑप्टिक्स, सतह आकार माप, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल विंडो डिटेक्शन, ऑप्टिकल प्लेन, गोलाकार सतह आकार माप, सतह खुरदरापन का पता लगाने में उपयोग किया जाता है।
|
लेजर बीम वेवफ्रंट डिटेक्शन |
ऑप्टिकल तलीय सतह आकार माप |
|
ऑप्टिकल गोलाकार सतह आकार माप |
ऑप्टिकल सिस्टम का विपथन माप |
|
ऑप्टिकल विंडो पीस का पता लगाना |
सामग्री के अंदर जाली वितरण का मापन |
|
अनुकूली प्रकाशिकी - ज़र्निक मोड में वेवफ्रंट डिटेक्शन प्रतिक्रिया |
|

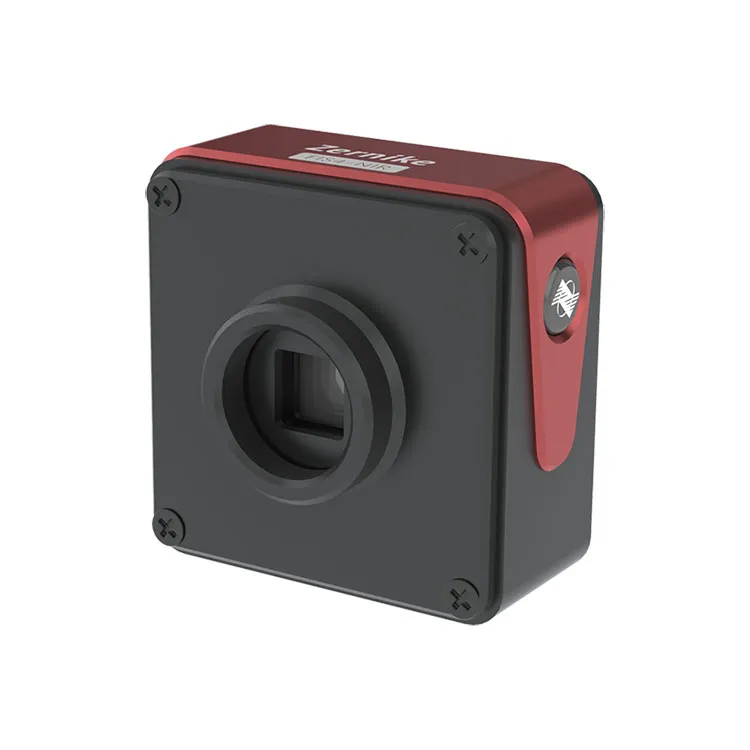

BOJIONG अल्ट्रा हाई रेजोल्यूशन वेवफ्रंट सेंसर विवरण
घरेलू पेटेंट तकनीक के साथ झेजियांग विश्वविद्यालय और सिंगापुर के नानयांग टेक्नोलॉजिकल विश्वविद्यालय के प्रोफेसरों की एक टीम द्वारा विकसित BOJIONGultra हाई रेजोल्यूशन वेवफ्रंट सेंसर, यह बेहतर पहचान संवेदनशीलता और एंटी-कंपन प्रदर्शन के साथ एक सामान्य चार-तरंग अनुप्रस्थ कतरनी हस्तक्षेप प्राप्त करने के लिए विवर्तन और हस्तक्षेप को जोड़ता है। , और कंपन अलगाव के बिना वास्तविक समय और उच्च गति गतिशील इंटरफेरोमेट्री का एहसास कर सकता है। वास्तविक समय माप 10 फ़्रेम से अधिक की फ़्रेम दर दिखाता है। साथ ही, FIS4 सेंसर में 512×512 (260,000 चरण बिंदु) का अल्ट्रा-उच्च चरण रिज़ॉल्यूशन है, माप बैंड 200nm ~ 15μm को कवर करता है, माप संवेदनशीलता 2nm तक पहुंचती है, और माप दोहराव 1/1000λ से बेहतर है ( आरएमएस)। इसका उपयोग लेजर बीम गुणवत्ता विश्लेषण, प्लाज्मा प्रवाह क्षेत्र का पता लगाने, उच्च गति प्रवाह क्षेत्र वितरण की वास्तविक समय माप, ऑप्टिकल सिस्टम की छवि गुणवत्ता मूल्यांकन, सूक्ष्म प्रोफ़ाइल माप और जैविक कोशिकाओं की मात्रात्मक चरण इमेजिंग के लिए किया जा सकता है।
