FLS4 उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-1100NM

FIS4 उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-1100NM

बोजियनगFIS4 HR-W WAVEFRONT सेंसर 400-1100NMसुविधाएँ 300x300 उच्च-रिज़ॉल्यूशन चरण का पता लगाने के अंक और एक उच्च-प्रदर्शन कम्प्यूटेशनल कोर (2NM RMS तक माप सटीकता के साथ), 10 फ्रेम प्रति सेकंड पर पूर्ण संकल्प पर वास्तविक समय वेवफ्रंट डेटा प्रदान करते हैं। इसका क्रांतिकारी सामान्य-पथ इंटरफेरोमेट्री डिज़ाइन कंपन अलगाव की आवश्यकता के बिना उच्च-कंपन वातावरण में भी स्थिर संचालन सुनिश्चित करता है। इसके घरेलू रूप से विकसित यादृच्छिक रूप से कोडित झंझरी और शक्तिशाली पुनर्निर्माण एल्गोरिथ्म उत्कृष्ट हस्तक्षेप प्रतिरोध, सटीक माप प्रदर्शन और व्यापक औद्योगिक प्रयोज्यता सुनिश्चित करते हैं।

बोजियनगFIS4-HR-W WAVEFRONT सेंसर 400-1100NM परिचय

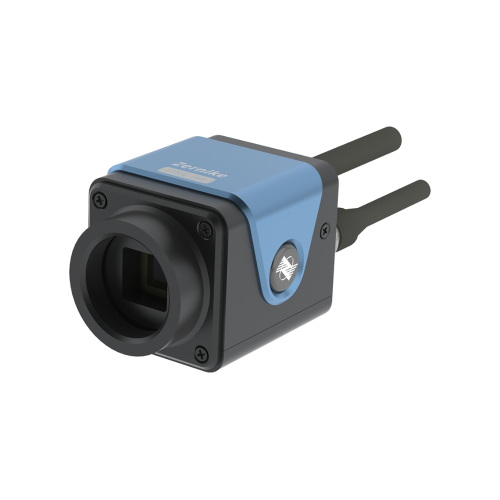

बोजियनगFIS4 उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-1100NMहमारी कंपनी का नवीनतम उच्च परिशुद्धता ऑप्टिकल निरीक्षण उत्पाद है। यह आईएसओ 9001 और चाइना नेशनल इंस्टीट्यूट ऑफ मेट्रोलॉजी (एनआईएम) प्रमाणन मानकों का अनुपालन करता है और एक साल की वारंटी के साथ आता है।FIS4-HR-W WAVEFRONT सेंसरसामान्य-पथ इंटरफेरोमेट्री और एक वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिथ्म का उपयोग करता है, चरण स्थानांतरण की आवश्यकता को समाप्त करता है और असाधारण कंपन प्रतिरोध की पेशकश करता है। सबसे कठोर वैज्ञानिक अनुसंधान और औद्योगिक निरीक्षण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया, यह प्लग-एंड-प्ले ऑपरेशन और सरल रखरखाव प्रदान करता है।

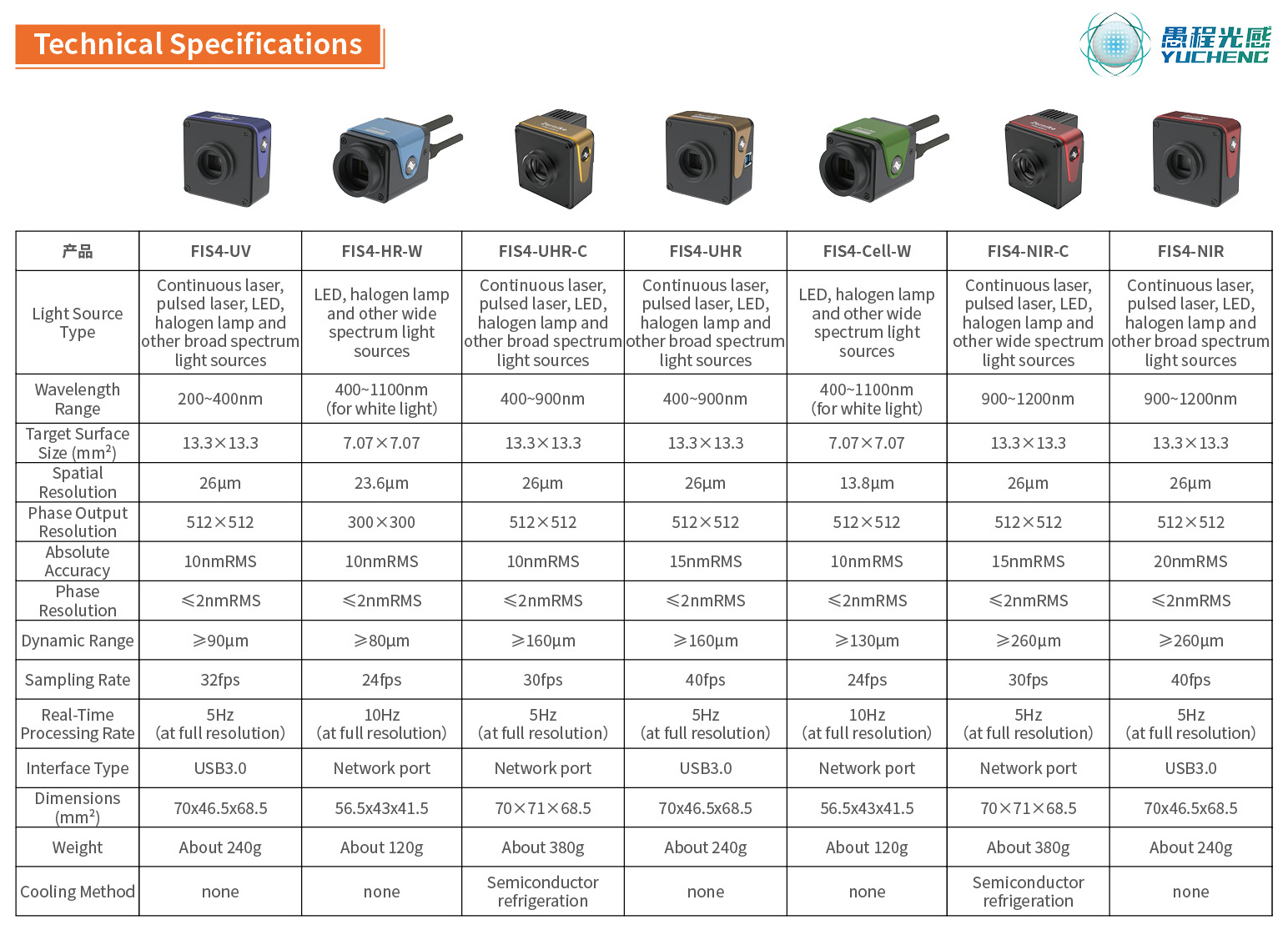

बोजियनगFIS4-HR-W WAVEFRONT सेंसर 400-1100NM पारसिगर (विनिर्देश)

बोजियनगFIS4-HR-W WAVEFRONT सेंसर 400-1100NM फ़ीचर और अनुप्रयोग

 2006 के बाद से।FIS4 श्रृंखला वेवफ्रंट सेंसरसामान्य-पथ डिजाइन और वास्तविक समय वेवफ्रंट पुनर्निर्माण एल्गोरिदम का उपयोग करते हुए, अनुसंधान और विकास के 17 वर्षों के बाद।

· वेवफ्रंट डेटा का वास्तविक समय का पता लगाना एक कंपन की आवश्यकता के बिना संभव है

अलगाव मंच।

· संवेदनशीलता 2nm rms तक पहुंच सकती है।

· एकल ऑप्टिकल पथ डिजाइन प्लग-एंड-प्ले ऑपरेशन को सक्षम करते हुए संदर्भ प्रकाश की आवश्यकता को समाप्त करता है।

· आकार केवल एक मुट्ठी का आकार है।

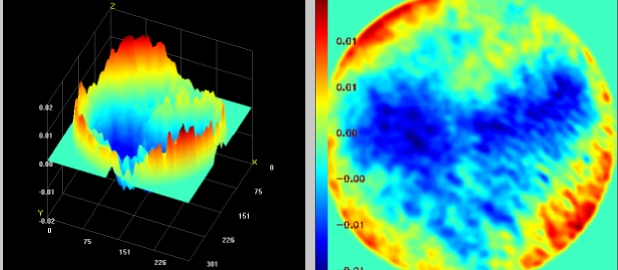

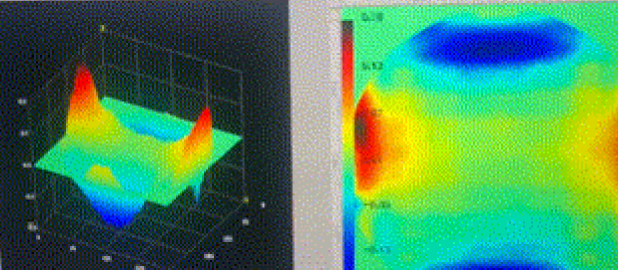

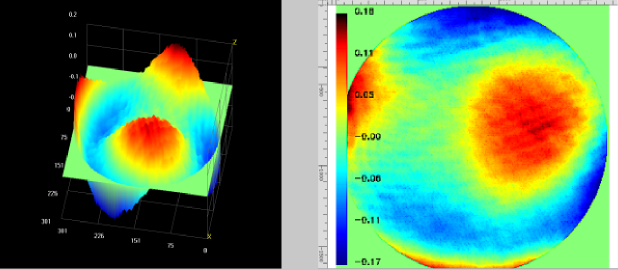

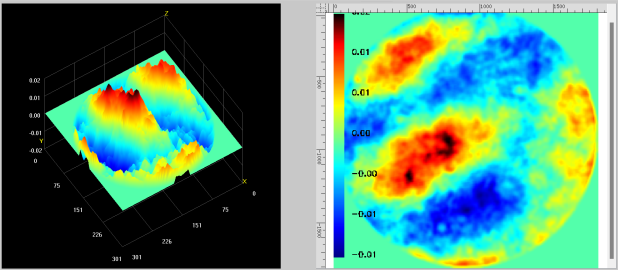

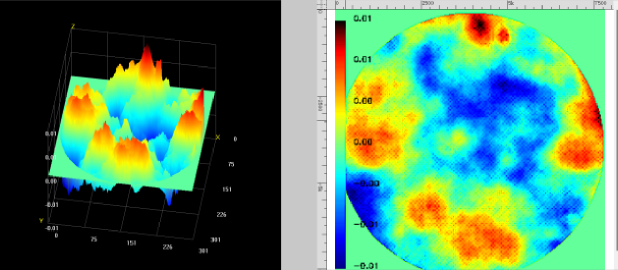

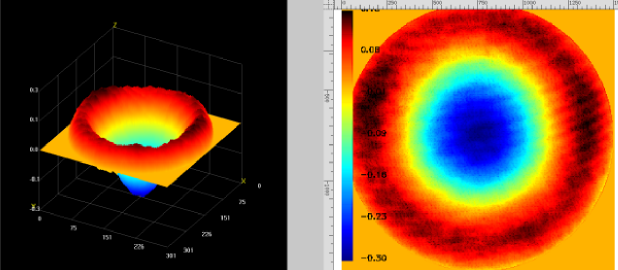

यहFIS4 उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-1100NMउद्योग, वैज्ञानिक अनुसंधान और राष्ट्रीय रक्षा में सुविधाजनक इंटरफेरोमेट्री के लिए डिज़ाइन किया गया है। 300 × 300 (90,000) चरण बिंदुओं के एक उच्च रिज़ॉल्यूशन के साथ, 400 से 1100 एनएम तक एक विस्तृत वर्णक्रमीय प्रतिक्रिया, और पूर्ण संकल्प पर वास्तविक समय 3 डी डिस्प्ले के 10 फ्रेम, यह बीम वेवफ्रंट माप, अनुकूली ऑप्टिक्स, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन, ऑप्टिकल सिस्टम कैलिब्रेशन माइक्रो-प्रोफाइल निरीक्षण।

बोजियनगFIS4-HR-W WAVEFRONT सेंसर 400-1100NM आवेदन

बोजियनगFIS4-HR-W WAVEFRONT सेंसर 400-1100NM  विवरण

The FIS4 उच्च-रिज़ॉल्यूशन वेवफ्रंट सेंसर 400-1100NMएक एकल मापा वेवफ्रंट के आत्म-हस्तक्षेप को प्राप्त करने के लिए पेटेंट किए गए यादृच्छिक-कोडित चार-लहर विवर्तन प्रौद्योगिकी का उपयोग करता है, जिससे रियर इमेज प्लेन में हस्तक्षेप होता है। इसके लिए न्यूनतम प्रकाश स्रोत सुसंगतता की आवश्यकता होती है और मानक इमेजिंग सिस्टम का उपयोग करके इंटरफेरोमेट्रिक माप को सक्षम करते हुए चरण स्थानांतरण की आवश्यकता को समाप्त करता है।FIS4-HR-W WAVEFRONT सेंसर असाधारण कंपन प्रतिरोध और स्थिरता प्रदान करता है, कंपन अलगाव की आवश्यकता के बिना नैनोमीटर-स्तरीय परिशुद्धता को प्राप्त करता है। माइक्रोलेन्स एरे हार्टमैन सेंसर की तुलना में, यह अधिक उच्च-रिज़ॉल्यूशन चरण अंक, एक व्यापक तरंग दैर्ध्य रेंज, एक अधिक गतिशील रेंज और एक बेहतर मूल्य-प्रदर्शन अनुपात समेटे हुए है।

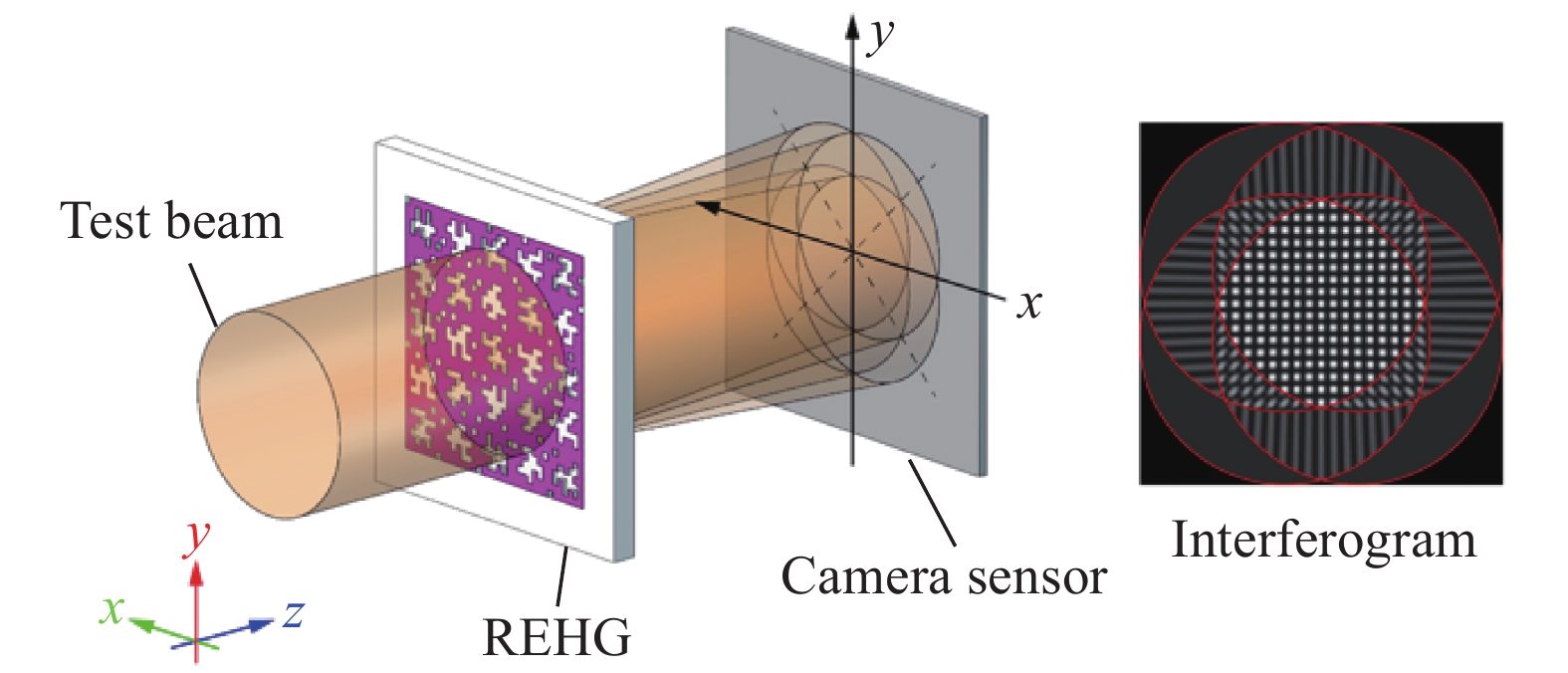

Fig.1.Phase इमेजिंग सिद्धांत चार-लहर पार्श्व शियरिंग हस्तक्षेप के आधार पर यादृच्छिक रूप से कोडित हाइब्रिड ग्रेटिंग (REHG) का उपयोग करके

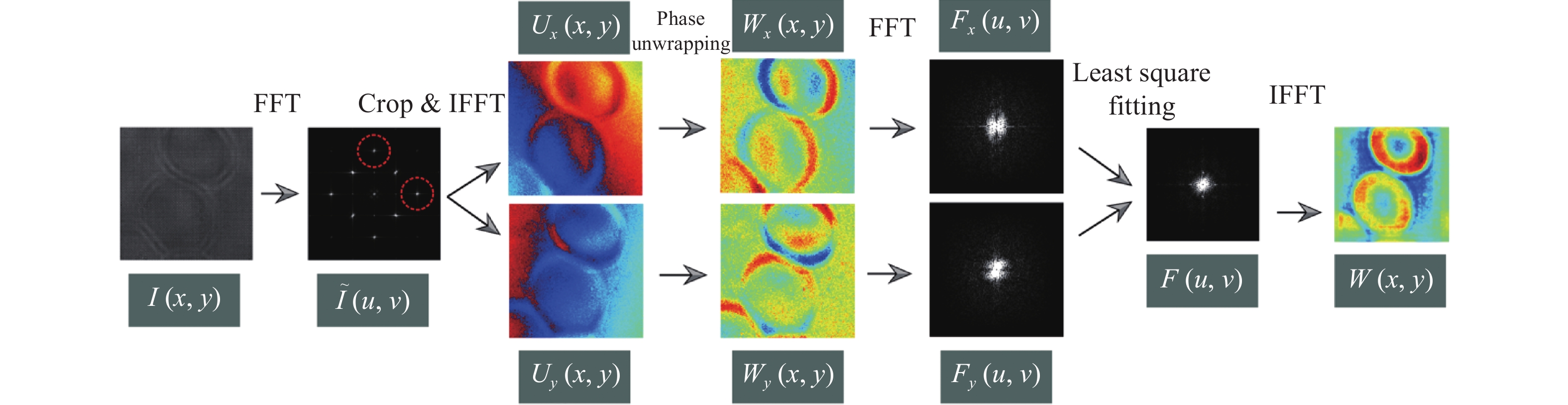

Fig.2. चार-वेव लेटरल शीयरिंग इंटरफेरोग्राम से स्क्वायर वेवफ्रंट पुनर्निर्माण

The फिस 4 वेवफ्रंट सेंसर, इसके अद्वितीय लाभों जैसे कि कॉम्पैक्टनेस, मजबूती, उच्च अस्थायी संकल्प और मौजूदा माइक्रोस्कोपी सिस्टम के साथ संगतता के कारण, अनुसंधान और उद्योग में अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ एक शक्तिशाली और बहुमुखी उपकरण बन गया है। प्रारंभ में पारंपरिक ऑप्टिकल शॉप फ्लोर निरीक्षण के लिए उपयोग किया जाता है, जिसमें ऑप्टिकल घटक परीक्षण, लेजर बीम मूल्यांकन, और अनुकूली प्रकाशिकी शामिल हैं, इसके अनुप्रयोगों ने बायोमेडिकल इमेजिंग, नैनोपार्टिकल पोजिशनिंग, मेटासुरफेस लक्षण वर्णन और तापमान ढाल लक्षण वर्णन को शामिल करने के लिए विस्तार किया है।

The FIS4 वेवफ्रंट सेंसरकॉम्पैक्ट डिज़ाइन मौजूदा माइक्रोस्कोपी सिस्टम में एकीकृत करना आसान बनाता है, जबकि इसकी मजबूती को उच्च-कंपन वातावरण में भी सटीक इंटरफेरोमेट्रिक संवेदनशीलता को बनाए रखने की क्षमता द्वारा प्रदर्शित किया जाता है। इसके अलावा, FIS4 वेवफ्रंट सेंसर एकल-शॉट माप में सक्षम है, जो तेजी से गतिशील प्रक्रियाओं को पकड़ने में सक्षम बनाता है। बायोमेडिकल रिसर्च में,फिस 4 वेवफ्रंट सेंसरलेबल-मुक्त, उच्च-रिज़ॉल्यूशन, विभिन्न प्रकार के जीवित कोशिकाओं के वास्तविक समय की इमेजिंग, जैसे कि COS-7, HT1080 कोशिकाओं, RPE कोशिकाओं, CHO कोशिकाओं, HEK कोशिकाओं और न्यूरॉन्स के लिए उपयोग किया गया है।

The फिस 4 वेवफ्रंट सेंसरचरण-देरी इमेजिंग के लिए भी उपयोग किया गया है, जो कोलेजन फाइबर और साइटोस्केलेटन जैसे अनिसोट्रोपिक ऊतक और उपकोशिकीय संरचनाओं की कल्पना करने के लिए मजबूत विपरीत प्रदान करता है। इस तकनीक को एक्स-रे, मिड-वेवलेंथ इन्फ्रारेड (MWIR), और लंबी-तरंग दैर्ध्य इन्फ्रारेड (LWIR) क्षेत्रों में चरण इमेजिंग के लिए भी बढ़ाया गया है, जो अंतःविषय अनुप्रयोगों के लिए अपनी क्षमता का प्रदर्शन कर रहा है। इसके अलावा, हाल के शोध का उपयोग करकेफिस 4 वेवफ्रंट सेंसरबड़े पैमाने पर वेवफ्रंट सेंसिंग तकनीक को मेटासुरफेस और दो-आयामी सामग्रियों के लक्षण वर्णन के लिए लागू किया है, जो प्रकाशिकी और सामग्री विज्ञान में इसके विविध उपयोगों और संभावित मूल्य का प्रदर्शन करता है।
